它是什么、用来做什么
State Color（状态颜色）是 Visual States 中用于两态显示的颜色行为。配置一个条件后，条件成立时组件使用 True State 样式（填充、边框、是否显示），条件不成立时使用 False State 样式。它不处理数值区间或多状态优先级；这些场景应使用 Range Color、Discrete Color 或 Multi-State Color。当一个图形只表达“是/否、开/关”时，State Color 是更清晰的配置方式。
文档手册
State Color 状态颜色
State Color（状态颜色）是 Visual States 中用于两态显示的颜色行为。配置一个条件后，条件成立时组件使用 True State 样式（填充、边框、是否显示），条件不成立时使用 False State 样式。它不处理数值区间或多状态优先级；这些场景应使用 Range Color、Discrete Color 或 Multi-State Color。当一个图形只表达“是/否、开/关”时，State Color 是更清晰的配置方式。
颜色: State Color 状态颜色
用于真/假两态的视觉行为：一个条件成立给“真”样式，不成立给“假”样式，分别可控制填充、边框、显隐。最适合 运行/停止、开/关、自动/手动 这类只有两种状态的组件。使用方法：编辑器里要填的字段

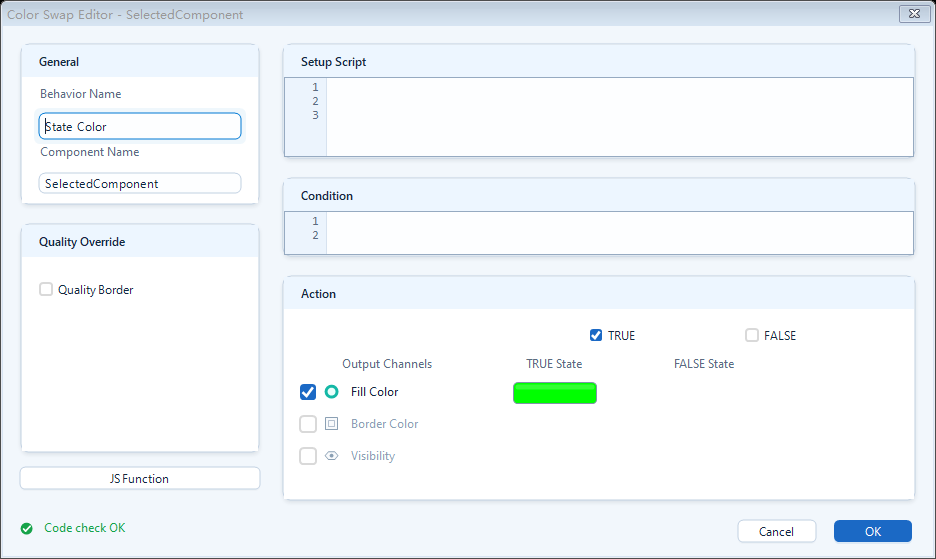

把 State Color 从右侧拖到左侧组件节点上完成绑定，双击打开编辑器。先在 Definition 里读标签、做准备，再让 Condition 返回一个布尔值，然后分别配置“真状态”和“假状态”两套样式。
- Definition：准备区，读标签、定义变量。例：var running = ReadTagInteger("PLC1.PUMP.RUN", 0);
- Condition：返回 true/false 的最终条件。例：running === 1;
- Apply When True / Apply When False：是否在条件为真 / 为假时套用对应那套样式（False 默认关闭，需要时才打开）
- True State / False State：两套独立样式块，各自含下面的开关
- Enabled：该状态块是否生效
- Fill：勾选 FillEnabled 后设置 FillColor 填充色
- Stroke：勾选 StrokeEnabled 后设置 StrokeColor 边框色
- Visibility：勾选 VisibilityEnabled 后用 visible / hidden 切换该状态下组件显示或隐藏
// Definition
var running = ReadTagInteger("PLC1.PUMP.RUN", 0);
// Condition
running === 1;
// True 状态: 填充 #00FF00(绿) → 运行
// False 状态: 填充 #FF8800(橙) → 停止适用场景
凡是组件只有两种明确状态、需要靠颜色或显隐一眼区分时就用它。
- 泵/电机运行指示灯：运行=绿，停止=灰/橙
- 阀门开关状态：开=绿，关=红
- 自动/手动、就地/远程等两态标记
- 某个布尔报警块：报警时显示并变红，正常时隐藏
边界与易错点
两个常见配置误区：一是只配置“真”状态样式，条件不成立时组件没有任何变化，因为 False State 的 Enabled 和 Apply When False 默认关闭，需要显示假状态时必须手动打开。二是 State Color 没有 Quality Border（通信质量边框）选项，不会因为标签质量变坏而提示；如果现场需要在断线时给出异常提示，请改用带 Quality Border 的行为（如 Script Color、Discrete Color）。另外 Condition 要返回布尔值，不要返回数字区间（那是 Range Color / Discrete Color）。

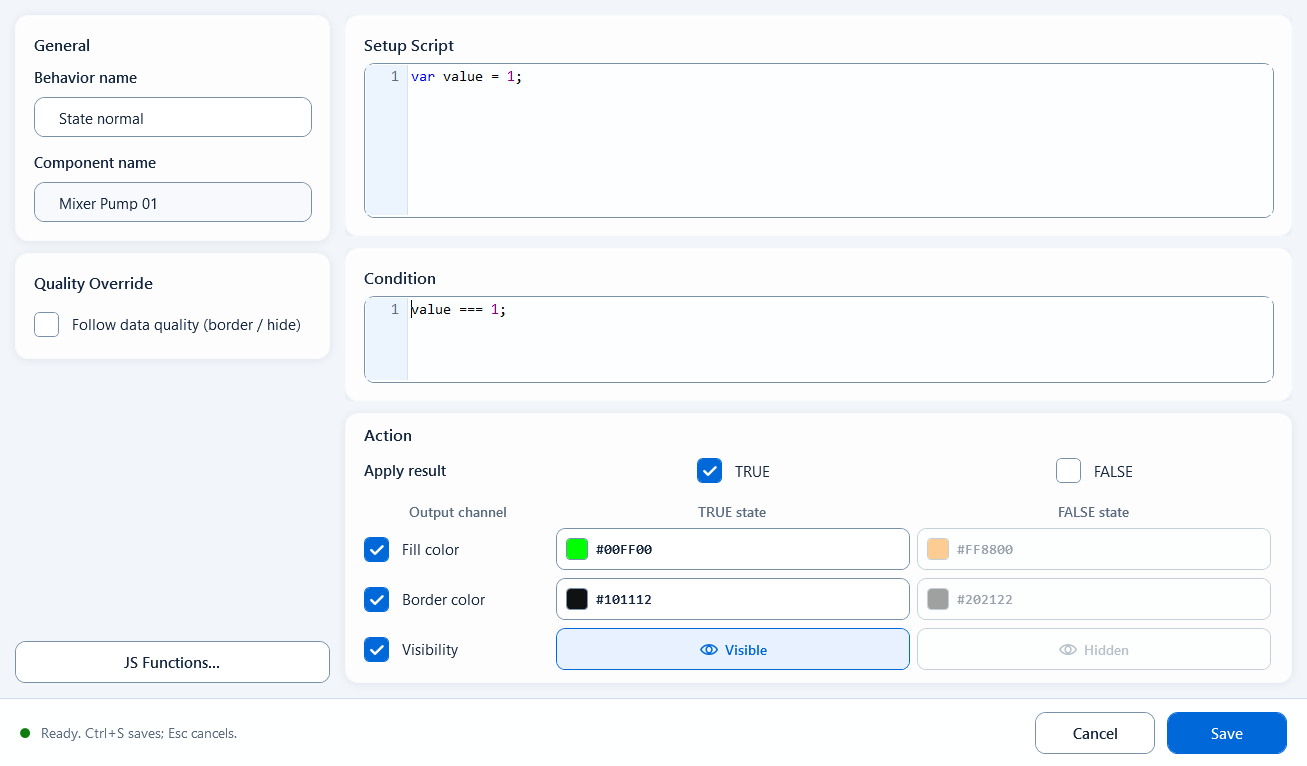

在编辑器里写条件，分别配置真/假两套填充、边框和显隐。
