Script Color 脚本颜色

Script Color（脚本颜色）是 Visual States（视觉状态）里的一种行为。它可用一段 JavaScript 同时驱动同一个组件的填充色、边框色和显示/隐藏，三个通道由脚本统一计算。当颜色不是简单的真/假切换（那种用 State Color 更合适），而是要按多个标签、数值区间或组合条件算颜色时，就用它。编辑器窗口标题是 Color Script Editor。

颜色

颜色: Script Color 脚本颜色

用一段脚本同时控制一个组件的填充色、边框色和可见性，适合颜色逻辑比简单真/假更复杂的情况。

它是什么、做什么用

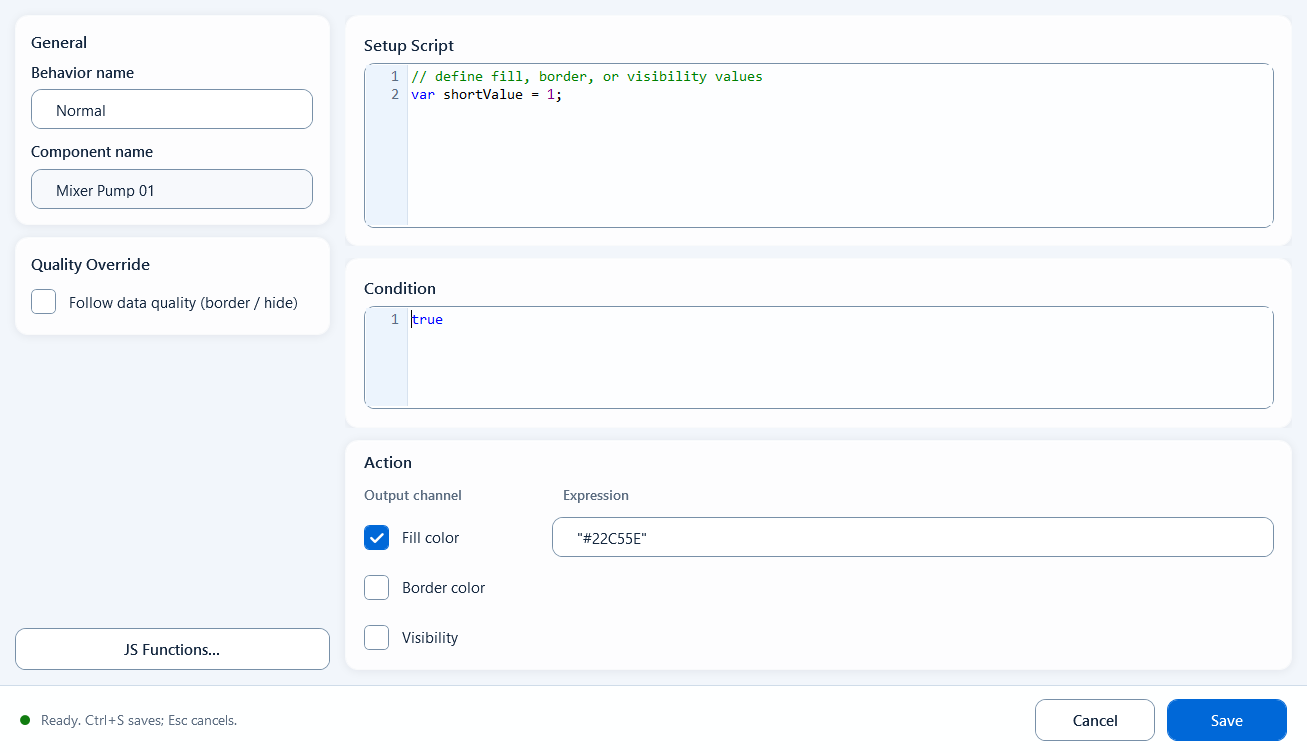

使用方法：编辑器里填的字段

把组件从右侧拖到左侧组件节点完成绑定后，双击打开编辑器，按这些区域填写：

General（常规）：行为名称；组件名为只读，仅供确认绑定对象
Setup Script（即 Definition 准备区）：读标签、定义变量、算中间值，提示语为“define fill, border, or visibility values”
Condition（条件）：一个生效开关表达式，默认 true；为 true 时本行为才应用颜色
Output Channels（输出通道）：Fill Color / Border Color / Visibility 三个通道，各自有独立的 Expression（表达式）框，并各带一个勾选框，只有勾选的通道才会被应用
Fill Color：返回填充色字符串，默认 "#22C55E"；Border Color：返回边框色字符串，默认 "#000000"；Visibility：返回 true/false
Quality Override（质量覆盖）：勾选 Quality Border 后，质量好用 GOOD 颜色、质量坏用 BAD 颜色描边；还可勾选“Hide when quality is BAD”在通信质量坏时隐藏组件

// Setup Script (Definition)
var state = ReadTagInteger("Device.TAGNAME", 0);
var MyFillcolor = state === 1 ? "#22C55E" : "#EF4444";
var MyStrokecolor = "#000000";
var MyVisibility = true;

// Fill Color 表达式: MyFillcolor
// Border Color 表达式: MyStrokecolor
// Visibility 表达式: MyVisibility

适用场景

当一个组件要由脚本同时管多个视觉效果，或颜色取决于多个标签/条件组合时用它。两个典型场景：

泵状态块：根据运行/报警两个标签同时改填充色和边框色，报警时还要闪现或隐藏
多标签综合状态：颜色需要由几个数值和布尔量组合判断，单一的 State Color 或 Range Color 表达不了

边界与常见错误

几个常见配置误区：

Script Color 是“同步求值位”，要的是立刻算出的值：不要在表达式里放 fetch()、setTimeout、setInterval 等异步代码；这类逻辑放到 Setup Script
多行逻辑、读标签、定义函数都放 Setup Script；三个 Output Channels 的表达式只返回最终结果
只有勾选了对应通道（Fill/Border/Visibility）的表达式才会生效，没勾选的通道会被忽略
Quality Border 和“Hide when quality is BAD”依据的是通信质量（good/bad），不是过程值本身；质量坏时不应继续按有效值显示

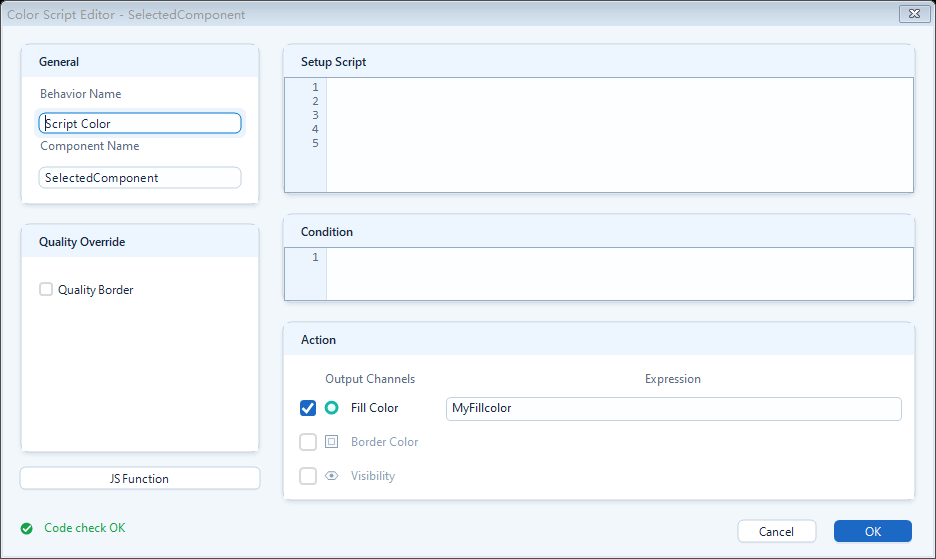

Script Color 脚本颜色编辑器 — **图示 1: Script Color 编辑器**
用一段脚本同时算出填充色、边框色和可见性三个输出通道。
