Write Tag Bit 修改位

功能说明

Write Tag Bit（修改位）是交互类点击行为：用户在导出页面上点击该图形时，它只修改整数标签中的某一位，其余位保持不变。适合一个整数寄存器承载多个开关位的场景。行为内部会完成“读当前整数 → 用位序号生成掩码 → 置位/复位/取反 → 把新整数沿同一条写入通道写回”。它和 Write Tag 的区别是：Write Tag 写入整条标签的值，Write Tag Bit 只修改其中一位。只有用户实际点击时才会触发。

使用方法：编辑器里要填的字段

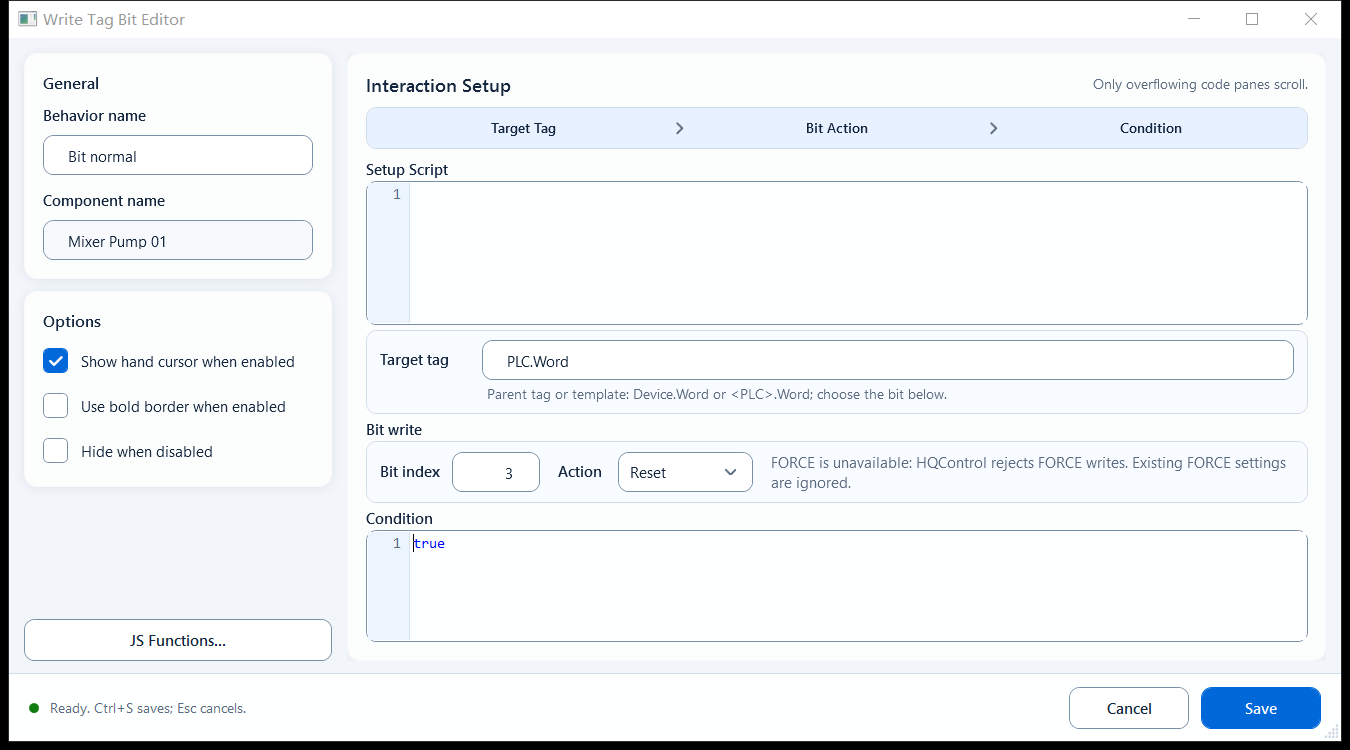

在图形上添加 Write Tag Bit 行为后，弹出的编辑器分三块：General（基本）、Interaction Setup（交互设置）、Options（选项）。逐项填写：

• Behavior Name 行为名称：给这个行为起个备注名，便于后期辨认。
• Component Name 组件名称：当前图形名，只读、不可改。
• Setup Script 准备脚本（Definition）：可选。在这里先算好要用的变量或辅助逻辑，留空也行。
• Tag 标签：要写的目标标签，必须填承载这些位的“父整数标签”，不要在这里加位下标。纯标签名可不加引号；用变量时按表达式写。
• Bit Index 位序号：要改第几位，可选范围 0-31。Bit 0 是最低位（最右边那一位）。
• Bit Action 位动作：Set 置位（置 1）/ Reset 复位（置 0）/ Toggle 取反（0、1 互换），三选一。
• Use FORCE mode 使用 FORCE 模式：勾选后按强制方式下发本次写入；不确定就保持不勾。
• Condition 条件（Enabled）：相当于开关，结果为 true 才执行、false 则跳过本次点击。
• Options 选项：Show hand cursor when enabled（启用时显示手型光标）、Use bold border when enabled（启用时加粗描边）、Hide when disabled（禁用时隐藏）。

Tag:        PLC1.PUMP.CTRL_WORD
Bit Index:  3
Bit Action: Toggle
Condition:  ReadTagBoolean("PLC1.PUMP.REMOTE", false)

注意事项与常见错误

常见误区：

• Tag 要填承载这些位的父整数标签，不要在标签名后面再追加 [位号]，位号由 Bit Index 单独指定（位下标 [0..31] 那种写法是读取时用的，写位不用）。
• 位序号从 0 起算、Bit 0 是最低位；范围 0-31，不要按“第 1 位”去想。
• 写入不一定立即生效：宿主机可能加权限校验、二次确认、原因填写或异步处理，不要假设“点了就一定成功、一定同步”。
• Condition 留空时默认按 true 处理（会执行）。
