Blink Color 闪烁颜色

Blink Color 是“视觉状态(Visual States)”里的一个颜色行为，绑定在某个组件上。它根据配置的真/假条件控制组件闪烁：条件为真时，组件在“闪烁开”和“闪烁关”两种外观之间自动来回切换（节奏由系统固定，无需设置）；条件为假时，组件停在一个静止的“条件为假”外观。它专门用于需要醒目提醒的二值状态，比如报警灯、警示块、运行/报警指示。如果只是真假两态但不需要闪烁，请改用 State Color；如果是数值区间或多个优先级条件，请改用 Range Color 或 Multi-State Color。

颜色

颜色: Blink Color 闪烁颜色

用一个真/假条件让组件在两种颜色之间来回闪烁，适合报警灯、警示块等二值状态的醒目提示。条件为真时在“闪烁开/闪烁关”两态间自动切换，为假时停在静止颜色。

它是什么、用来做什么

使用方法：编辑器里要填的字段

在 Behavior Browser 里把 Blink Color 拖到目标组件上，然后在弹出的编辑器里按下面几块填写。下方代码是 Condition 的一个真实写法示例：报警位为真就让它闪烁。

Behavior Name 行为名称：填写可识别的行为名称（组件名为只读，自动带出）。
Setup Script 准备脚本（即 Definition）：可选。在这里读标签、定义变量、做中间计算，供下面的 Condition 使用。
Condition 条件：返回 true/false 的表达式。true = 闪烁，false = 停在静止颜色。
Action 动作区先勾选生效状态：TRUE（配置闪烁时的外观）和 FALSE（配置条件为假时的静止外观），可分别开关。
输出通道(Output Channels)：可独立勾选 Fill Color 填充色、Border Color 边框色、Visibility 显示/隐藏，三者按需组合。
每个勾选的通道按三列配置：Blink ON 闪烁开、Blink OFF 闪烁关、Condition FALSE 条件为假；填充与边框选颜色，Visibility 选 visible/hidden。
Quality Override 质量覆盖：可选。勾选 Quality Border 后，边框用通讯质量的 GOOD/BAD 颜色；还可勾选“Hide when quality is BAD”在质量坏时直接隐藏。

// Setup Script (Definition)
var alarm = ReadTagBoolean("PLC1.PUMP.ALARM", false);

// Condition
alarm;

适用场景

适合需要醒目提示的二值状态。

报警灯：报警位为真时填充在红/暗红之间闪烁，复位后停在静止灰色。
运行/警示块：设备处于异常或待处理状态时块体闪烁，正常时保持常亮静止色。

边界与常见误区

常见误区：

Condition 只该返回一个真/假结果；读标签、算中间值放到 Setup Script(Definition) 里，输出字段保持干净。
闪烁节奏是系统固定的，编辑器里没有可调的闪烁间隔字段，不要去找。
“条件为假”的外观由 Condition FALSE 列单独决定，并不是把闪烁停在某一帧，记得给它配一个明确的静止颜色或显示状态。
Quality Border 用的是通讯质量(GOOD/BAD)，不是过程值本身；质量坏时应让组件停止当作有效值继续闪烁，避免误导。

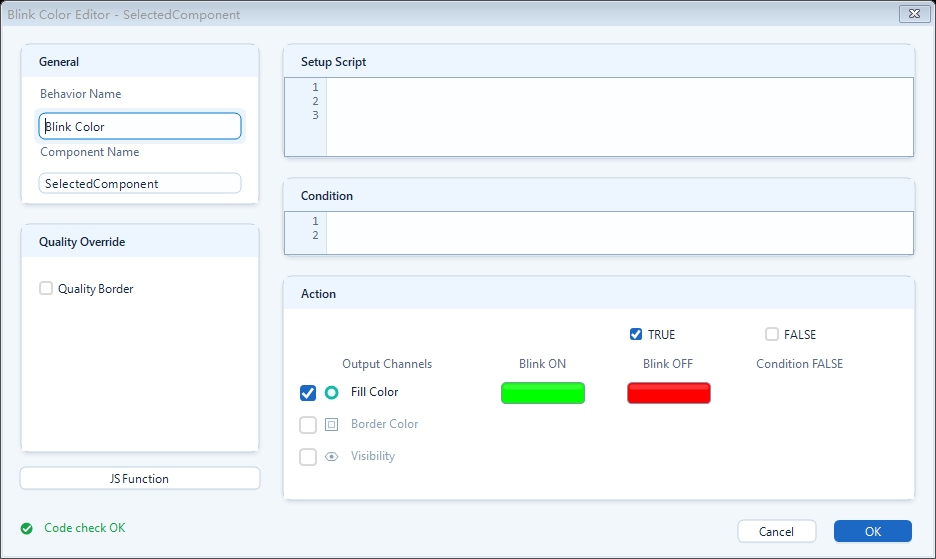

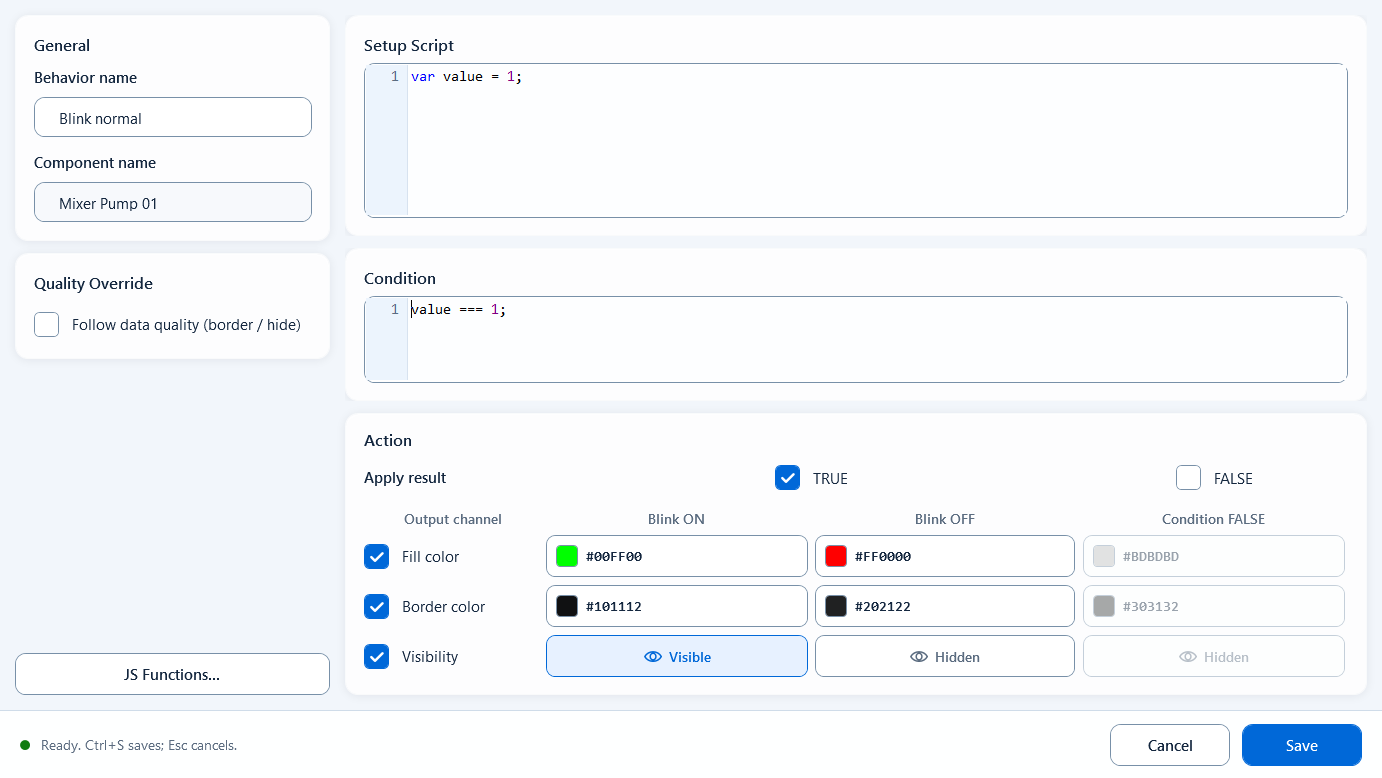

Blink Color 闪烁颜色编辑器 — **图示 1: Blink Color 编辑器**
条件为真时按 Blink ON / Blink OFF 两态闪烁，为假时停在静止颜色，可配填充、边框和显隐。
