Mingcedar Scan
免费、独立的 TIA / 博图离线点位整理工具。读取本机工程或归档中的标准布局 DB，生成可复核的标量点位、符号路径、绝对地址和类型清单，再导出 Excel、CSV、JSON。
适合工程前期盘点、跨系统迁移、旧项目改造和交付清单整理。
免费使用仅离线工程扫描通用点位导出
可用于 Mingcedar 前置整理；面向其他 SCADA / HMI 或自研软件时，需按目标系统规范自行映射并验证。
批量提取、筛选和规则复核，减少手工抄点、地址错误和导入前返工。
Mingcedar Scan 只负责标准 DB 点位提取与中性结果导出，不替第三方软件承诺导入兼容性。
定位
什么时候使用 Mingcedar Scan
无论项目处于前期盘点、改造迁移还是交付复核，只要需要从 TIA 工程整理点位，就可以独立使用 Mingcedar Scan。界面输出 Excel、CSV、JSON；Mingcedar 兼容 JSON 由 CLI 生成，第三方格式需自行转换。
从 TIA 项目或归档的标准布局 DB 中整理标量点位、绝对地址及验证状态。
无需购买或部署 Mingcedar，满足工程读取条件后即可独立使用。
界面输出 Excel、CSV、JSON；CLI 还可生成 Mingcedar 兼容 JSON 和报告文件。
能力
从工程到可用点位清单
把重复抄点、核对地址和整理分类集中到一个免费工具中，中性输出可在完成目标字段映射后进入后续工程流程。
从 TIA 工程批量读取标准布局的全局 DB、实例 DB 标量成员及其地址和数据类型，减少逐项查找和重复录入。
通过项目树、DB 范围、PLC 名称、保留与排除规则收口结果，再交给下游软件或工程人员。
桌面界面导出 Excel、CSV 或 JSON；需要 Mingcedar 兼容数据时，使用 CLI 生成 Tag、报警和趋势 JSON。
界面示例

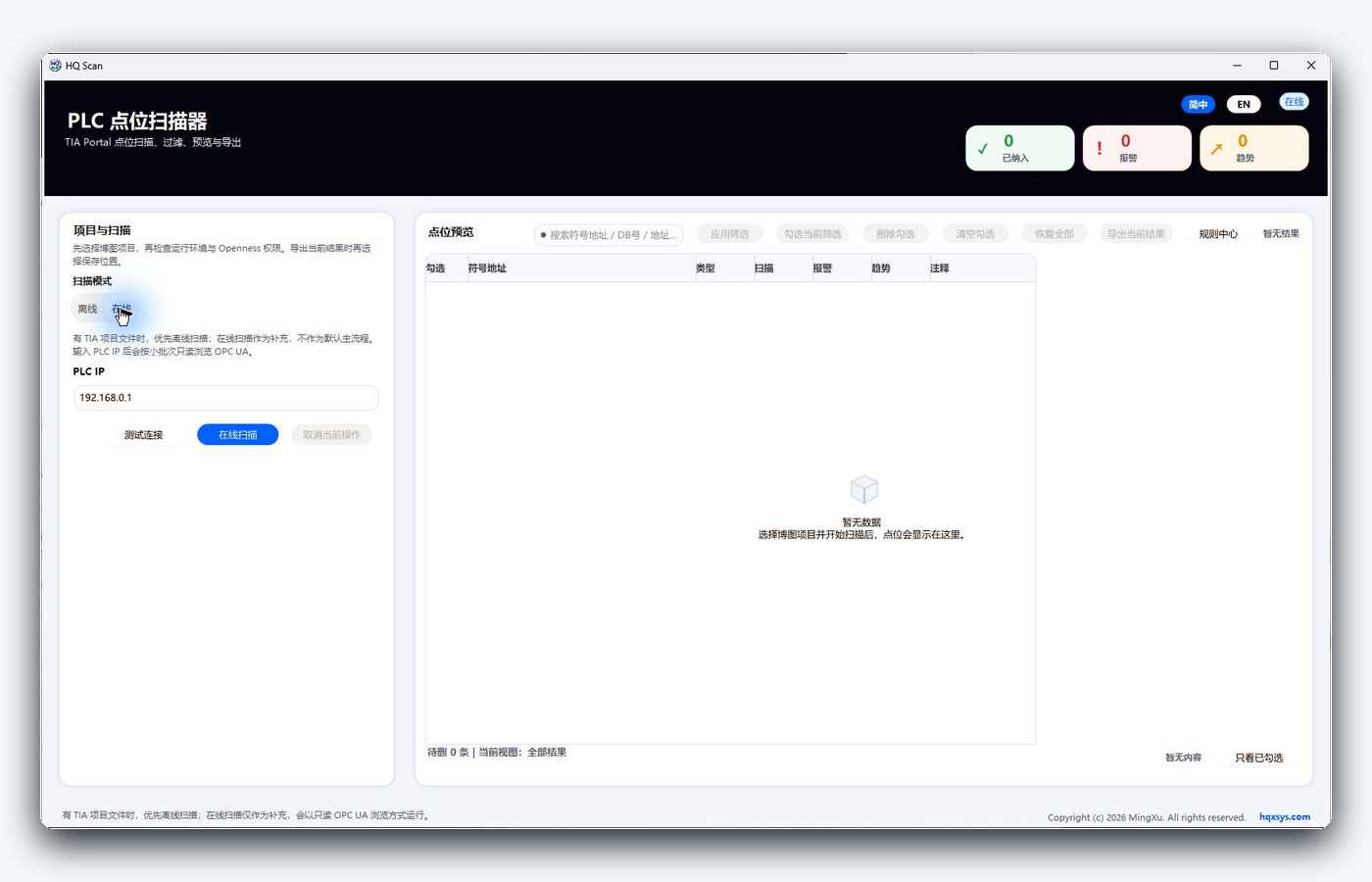

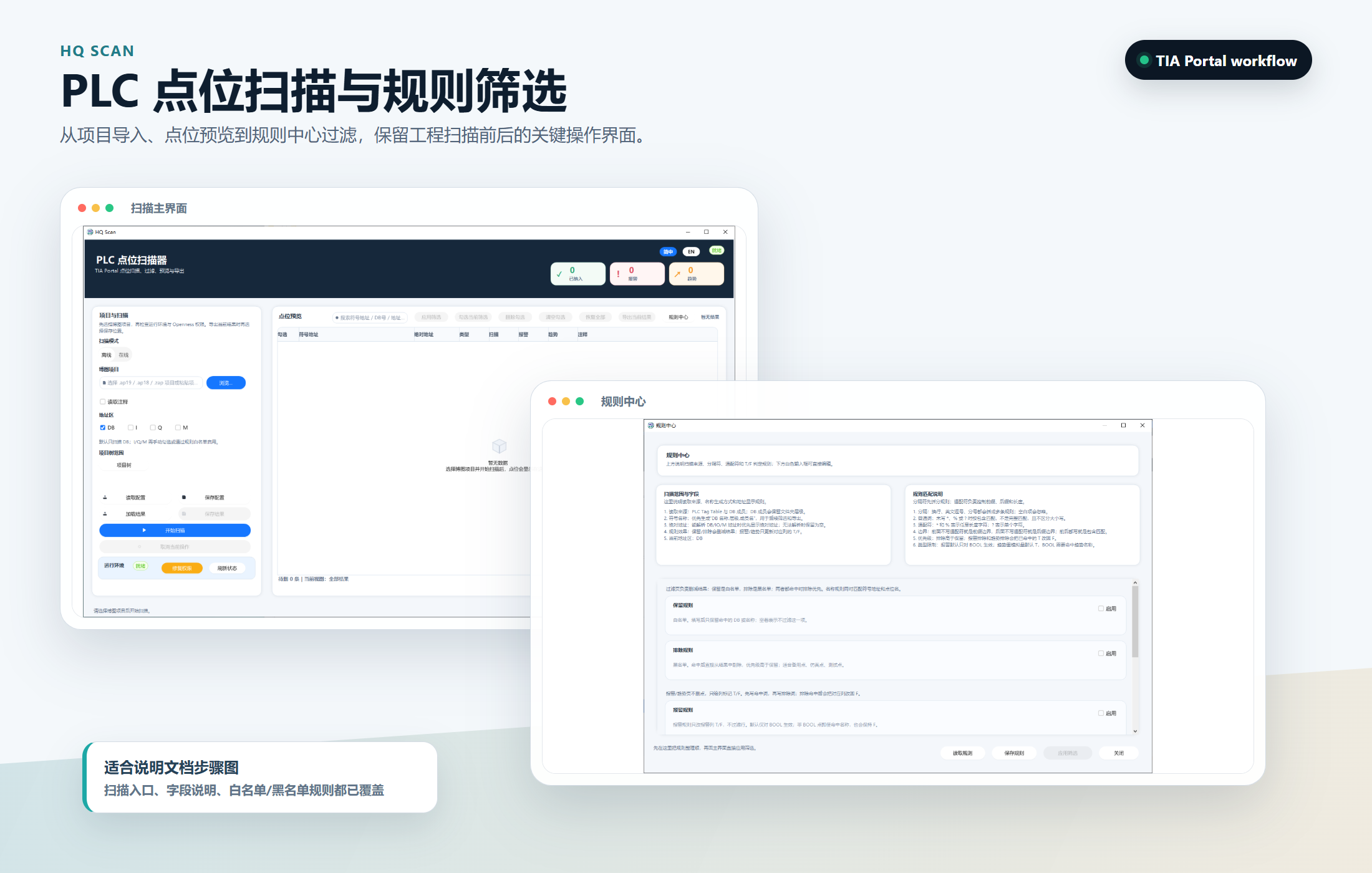

当前扫描工作台与规则中心
展示当前公开界面的工程选择、DB 扫描范围、点位结果和规则配置，不用装饰层遮挡界面。

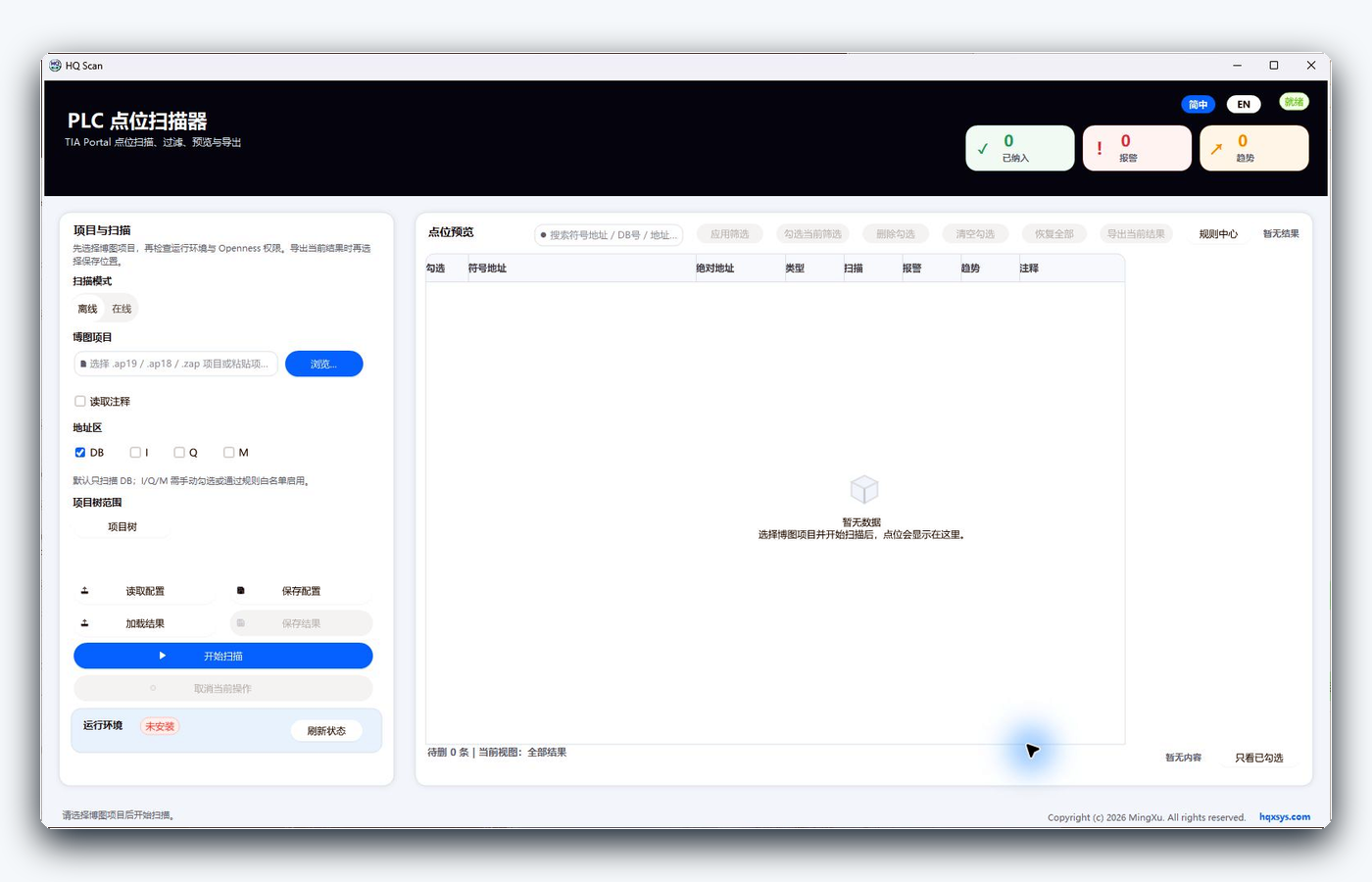

选择 TIA 工程、标准 DB 范围和项目树范围后开始扫描，在同一工作台复核点位、地址、类型和导出状态。

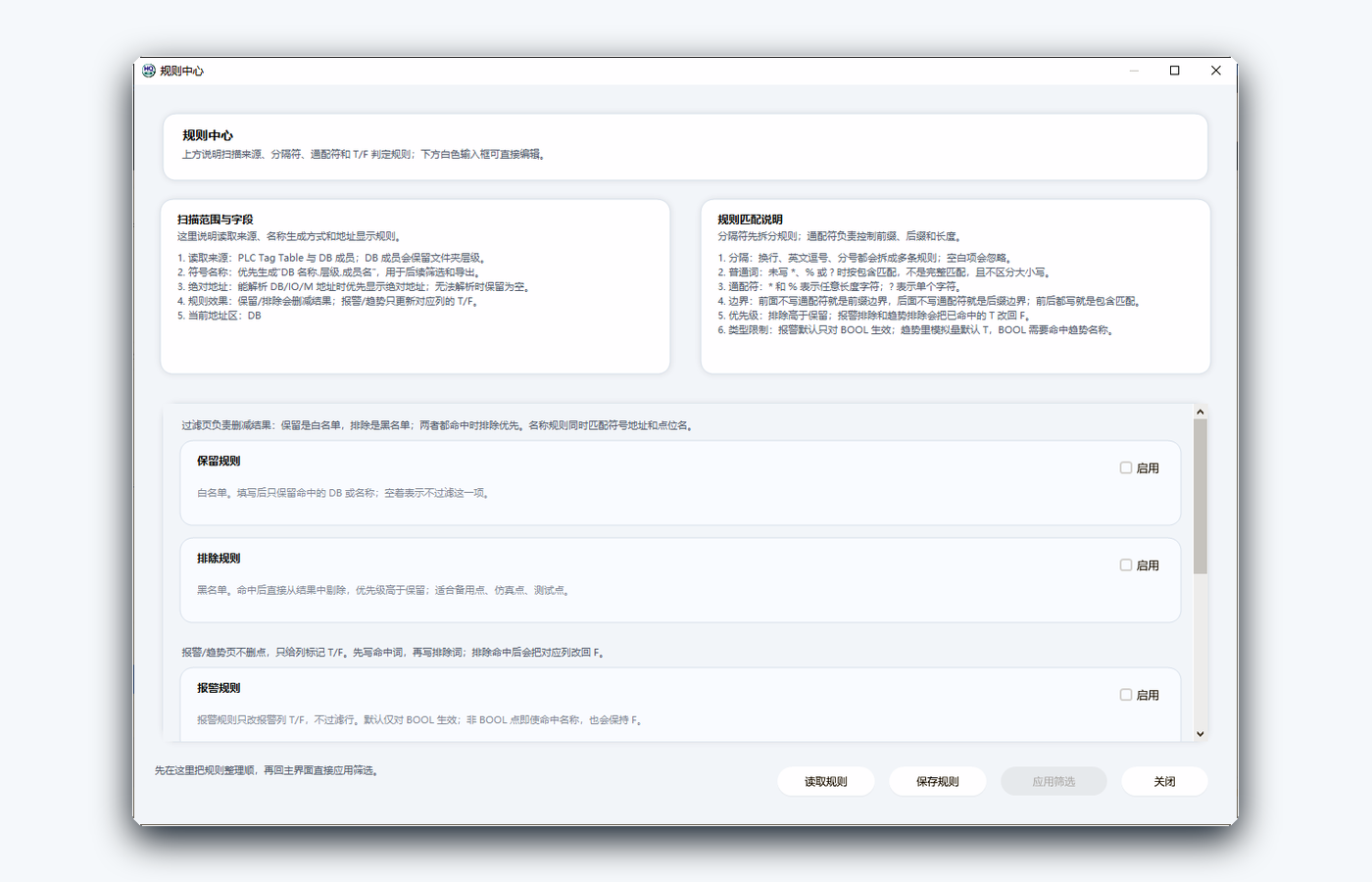

用保留、排除、报警和趋势规则批量整理结果，减少逐行修改。
使用路径
产品使用路径
从当前任务出发，查看该产品的安装、配置、使用和验收细节。
在工程机上准备能够正常打开的 TIA 项目或归档。
扫描 DB 点位，再通过规则和筛选收口结果。
界面选择 Excel、CSV 或 JSON；需要 Mingcedar 兼容 JSON 时使用 CLI，其他系统需自行映射。
支持
支持平台与依赖环境
Mingcedar Scan 当前公开界面仅扫描本机 TIA 工程或归档，不连接现场 PLC；关键前提是本机工程环境、服务状态和访问权限。
运行平台
Mingcedar Scan 面向 Windows x64 桌面环境，运行时需要 .NET Framework 4.8。
前置依赖
使用前要确认本机 TIA Portal 能打开目标工程，Automation License Manager 正常运行，当前 Windows 用户具备 Openness 权限。修复权限需要管理员提权，完成后通常要重新登录 Windows。
版本说明口径
只扫描已确认标准布局的 DB；优化或未知布局会跳过。Scan 构建、TIA 与 Openness API 必须兼容。V14 及以上旧工程按 TIA 支持的迁移路径尝试升级；V14 之前先迁移，V21 工程须使用 V21 专用构建。
典型场景
不限定下游软件的使用场景
只要需要从 TIA / 博图工程得到可复核点位清单，就可以免费使用 Mingcedar Scan。
第三方 SCADA / HMI 数据准备
导出 Excel、CSV 或 JSON，再按目标系统字段要求完成映射；Mingcedar Scan 不替第三方平台验证导入兼容性。
Mingcedar 导入准备
需要进入 Mingcedar 时，按规则整理 Tag、报警和趋势候选，再通过 CLI 生成对应兼容 JSON。
工程核对与交付清单
把 PLC 工程中的点位、地址和类型整理成可复核清单，用于评审、交底或交付归档。
下一步
继续了解
继续查看环境检查、扫描、规则复核和通用结果导出方法。
