HQ VISU Designer
HQ VISU Designer 运行在 PowerPoint 中，用 .pptx 维护工业画面源文件，配置模板、图表、行为和绑定，并导出 HQControl 可加载的画面包。
它负责制作侧，不负责现场运行；画面包进入 HQControl 后，再由运行平台接入 Tag、权限、报警和趋势。
画面源文件 .pptx图表模板导出画面包
项目需要用 PowerPoint 维护 HMI 源文件并导出画面包时使用。
页面、模板、行为、脚本和导出结果在同一条工作流内管理。
实时数据、权限、报警、趋势和部署运行由 HQControl 承接。
使用路径
产品使用路径
先确认当前产品在交付链路中的位置，再进入安装、配置、扩展和验收细节。
在 PowerPoint 中整理页面、模板、弹窗和交互行为。
从模板库选择图表类型，绑定 Tag 系列或 JSON 字段映射。
生成后续运行平台可加载的画面资源包。
进入 HQControl 后再承接 Tag、权限和现场运行。
定位
插件负责哪一段
HQ VISU Designer 承担 PowerPoint 内的画面制作、图表配置和导出这一段；画面进入运行环境后的菜单、语言、权限、Tag、报警趋势和授权由 HQControl 承接。
工业页面、图表配置和可复用结构都在 PowerPoint 插件内完成。
团队无需切换到完全陌生的工业画面工具，可降低学习成本和沟通成本。
插件整理出的页面资源可继续交给 HQControl 接入现场数据和运行能力。
能力
制作侧能力
把页面、图表、行为和导出结果放在同一条 PowerPoint 制作流程中管理，使后续绑定和运行承接更明确。

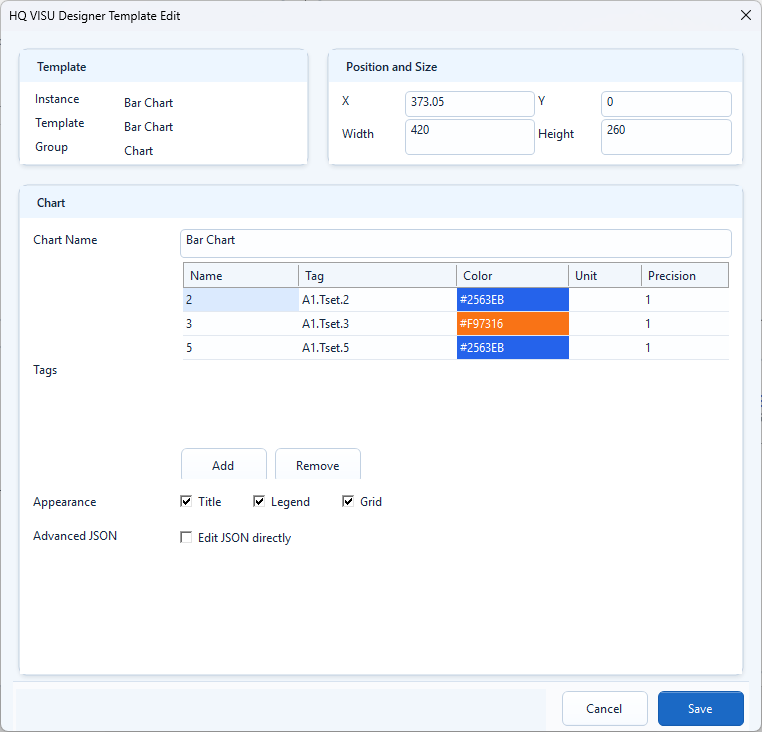

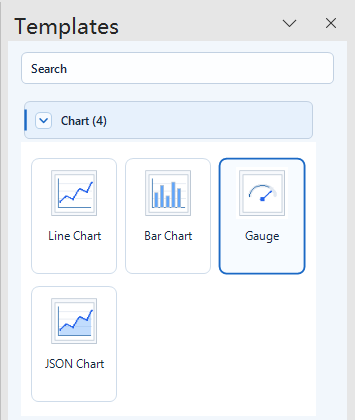

支持 Line Chart、Bar Chart、Gauge 和 JSON Chart，在模板编辑器中配置数据系列、Tag、单位、精度、JSON 字段映射、标题、图例和网格等外观选项。
总览页、设备页、弹窗页和动画页均可在 PowerPoint 中整理，减少工具切换成本。
将可复用页面结构和交互模式沉淀为模板，便于后续项目复用。
页面层结构明确后，对象绑定、数据接入和平台承接会更容易控制。
页面脚本、全局脚本、按钮交互、常见动画和颜色状态可随画面包保存和导出，再由运行环境加载。
插件既支持在线 / 离线授权，也支持整包导出和当前页导出，适合正式发布和局部迭代两种节奏。
图表配置
按步骤查看图表配置

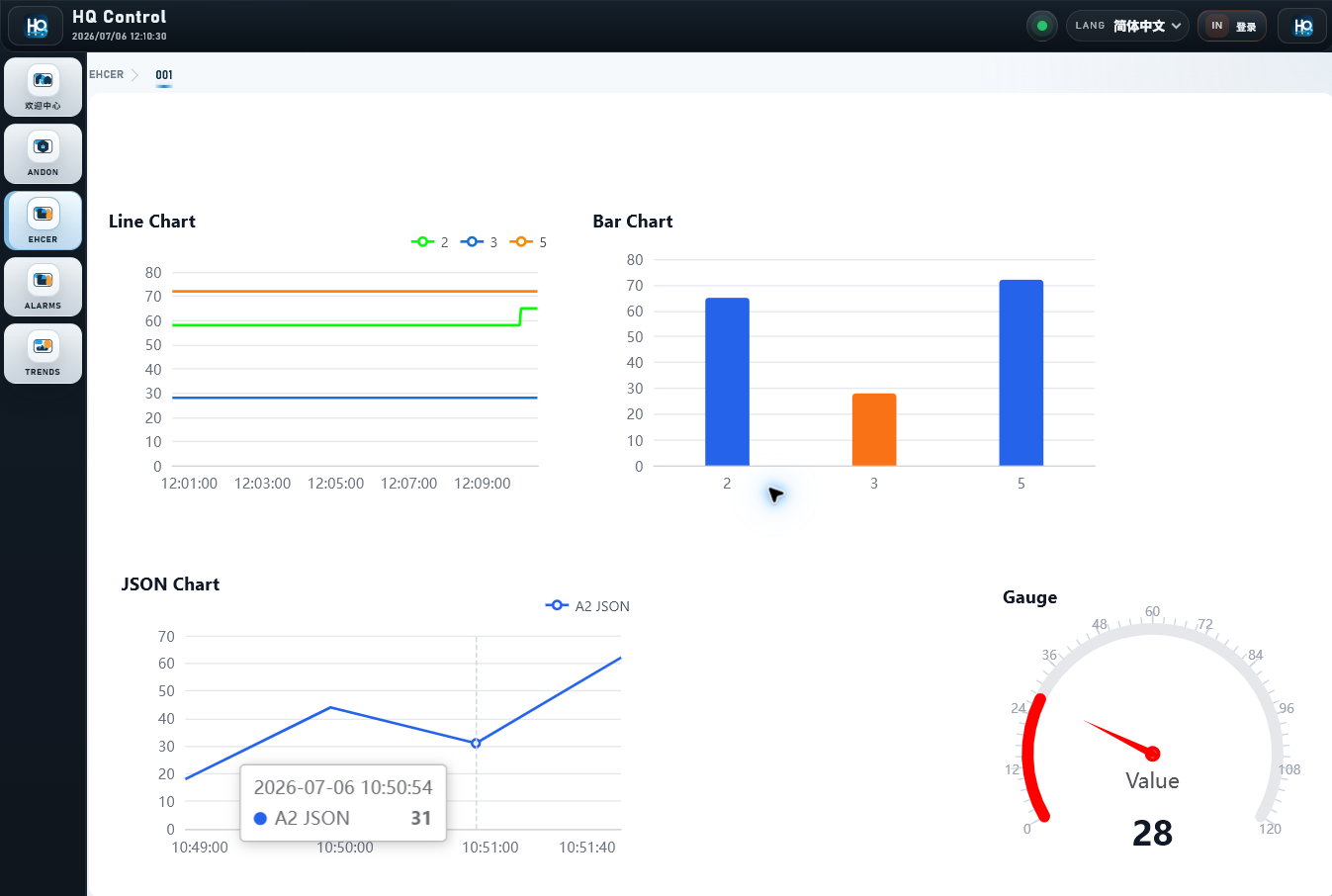

图表配置建议按交付步骤确认：先选择模板，再配置数据字段，最后检查 HQControl 中的运行效果。
真实能力
在 PowerPoint 中实现的能力
用简化示意展示常用行为效果：颜色、动画、文本和点击交互都由插件配置，并随画面包交给运行端加载。
State Color 状态颜色
按 true / false 规则切换填充、边框或可见性，适合运行 / 停止、开 / 关这类两态对象。
Blink Color 闪烁报警
让颜色、边框或可见性按规则闪烁，用于提醒报警、异常或需要关注的状态。
Range Color 范围颜色
按数值区间映射不同颜色，适合温度、压力、液位等连续量的状态表达。
Move 位移动画

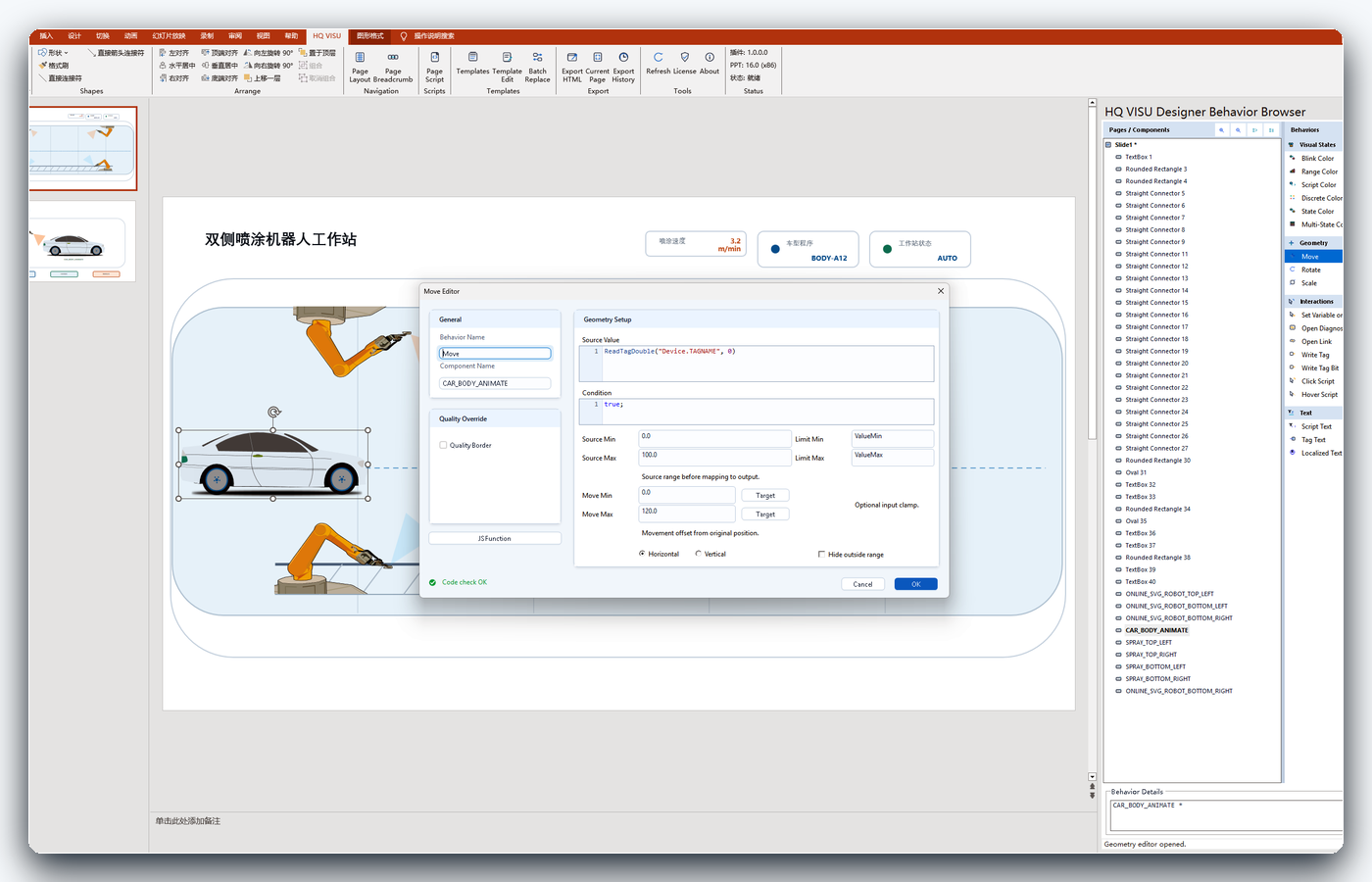

把变量映射到水平或垂直位移，让滑块、机械位置或行程变化在画面上表达出来。
Tag Text 文本绑定
将文本内容绑定到变量或脚本表达式，显示现场值、单位、状态文字或计算结果。
Click 点击交互
点击对象写入变量，可用于切页、开关、模式切换或简单控制入口。
支持
支持平台与版本边界
正式使用前应确认平台、版本、安装方式和授权方式，避免在实施过程中反复补充环境条件。
运行平台
正式支持 Windows 桌面环境下的 Microsoft PowerPoint 桌面版；Mac、Web 版和移动端 PowerPoint 不作为正式支持基线。
PowerPoint 版本口径
当前发布口径按 Office16 家族管理，也就是 Microsoft 365、Office 2016、Office 2019、Office 2021 桌面版。
安装与位数
插件按当前 Windows 用户安装，x86 和 x64 PowerPoint 都支持，使用入口是 Windows 桌面版 PowerPoint。
授权方式
支持在线激活、在线校验、离线请求导出和离线证书导入。正式环境应使用生产授权服务配置，并更换默认口令和默认密钥。
交付前自查
正式使用前，打开一个样例 PPT，确认插件菜单能显示，Behavior Browser 能打开，对象行为能保存，预览和导出能按预期完成。
典型场景
优先使用场景
适合前期方案表达、页面整理、模板沉淀和交付前页面收口时先进入项目。
前期页面表达
适合方案汇报、评审和页面结构确认，用于明确界面语言和对象关系。
交付前页面收口
适合把零散页面整理成统一模板和可复用结构，再交给后续平台承接。
局部更新和单页替换
适合页面已经成形后进行单页修订、快速导出并替换现有交付包。
下一步
继续了解
继续查看手册、下载入口和在线演示。
