图表模板：折线图、柱状图、仪表盘与 JSON 图表

插入图表，配置位置、数据和外观，再导出至 Mingcedar 验证。折线图、柱状图、仪表盘和 JSON 图表须分别按其字段配置。

图表文档修订：2026-10-21

完成目标完成图表类型、数据字段、外观和运行端校验配置

配置顺序插入模板，配置系列或 JSON 字段，导出后在 Mingcedar 中验证

界面参考点击图片可放大查看；按所选图表类型核对字段

图表: 图表模板：折线图、柱状图、仪表盘与 JSON 图表

插入图表，配置位置、数据和外观，再导出至 Mingcedar 验证。折线图、柱状图、仪表盘和 JSON 图表须分别按其字段配置。

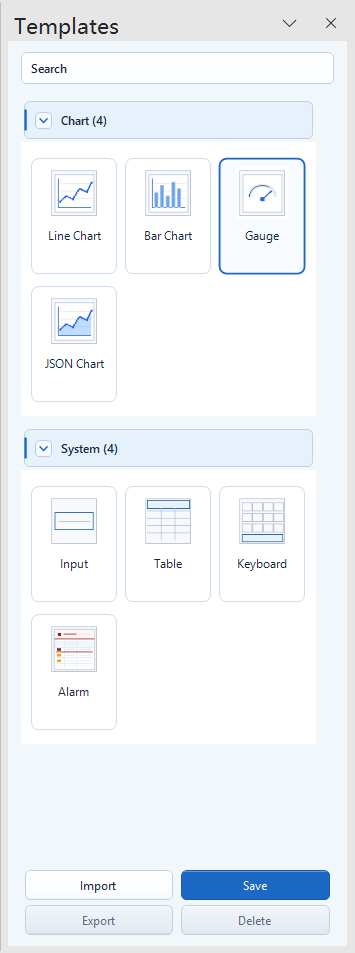

1. 插入图表模板

从 Templates → Chart 插入图表，打开 Template Edit 配置。图表随页面导出，由 Mingcedar 读取数据并渲染。

Line Chart：用于连续数据趋势，适合多条 Tag 曲线在同一坐标系中展示。
Bar Chart：用于当前值或分类值对比，适合多个 Tag 形成柱状对照。
Gauge：用于单个 Tag 的量程展示，适合压力、温度、液位、转速等单点读数。
JSON Chart：用于由 JSON Tag 提供的结构化数据，适合脚本、接口或变量组装出的曲线或分类图。
Template 区域显示 Instance、Template、Group，用来确认当前编辑对象的类型；正式配置主要在 Position and Size 与 Chart 区域完成。

2. 先配置位置和尺寸

Position and Size 决定运行页中的位置和区域。检查是否遮挡、压缩或错位。

X、Y：图表左上角在页面中的坐标，通常和周围标题、按钮、边框一起对齐。
Width、Height：图表导出的显示宽高；折线图和柱状图需要给坐标轴、图例和标签留出空间。
多个图表并排时，应统一高度或基线，避免运行端看起来不齐。
尺寸调整后再检查标题、图例、坐标轴刻度和 Tooltip 是否被压住。

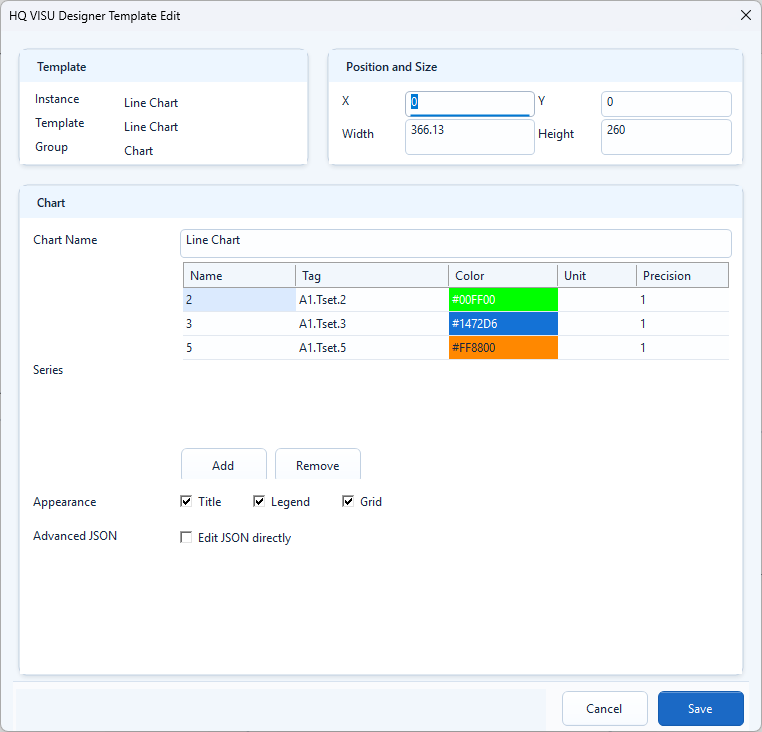

3. 折线图 Line Chart 配置方法

折线图使用 Series 表格绑定多条曲线。每一行代表一条曲线，运行时按 Tag 读取数值，并用 Name、Color、Unit、Precision 控制显示。

Chart Name：图表标题文本；Appearance 中勾选 Title 后会显示。
Name：系列名称，显示在图例或 Tooltip 中，建议使用现场人员能识别的短名称。
Tag：曲线读取的数值 Tag 名称，例如 PLC_LINE01.PUMP01.SPEED；使用页面地址变量时填 =selectedSpeedTag。
Color：该系列的线条颜色；多条曲线应使用区分度高的颜色。
Unit：单位文本，留空时不显示单位；应与 Tag 的实际单位一致。
Precision：小数位数，示例中为 1，表示运行端按 1 位小数显示。
Add / Remove：增加或删除系列行；删除前确认该曲线不是运行画面必须展示的关键点位。
Appearance：Title、Legend、Grid 分别控制标题、图例和网格线。

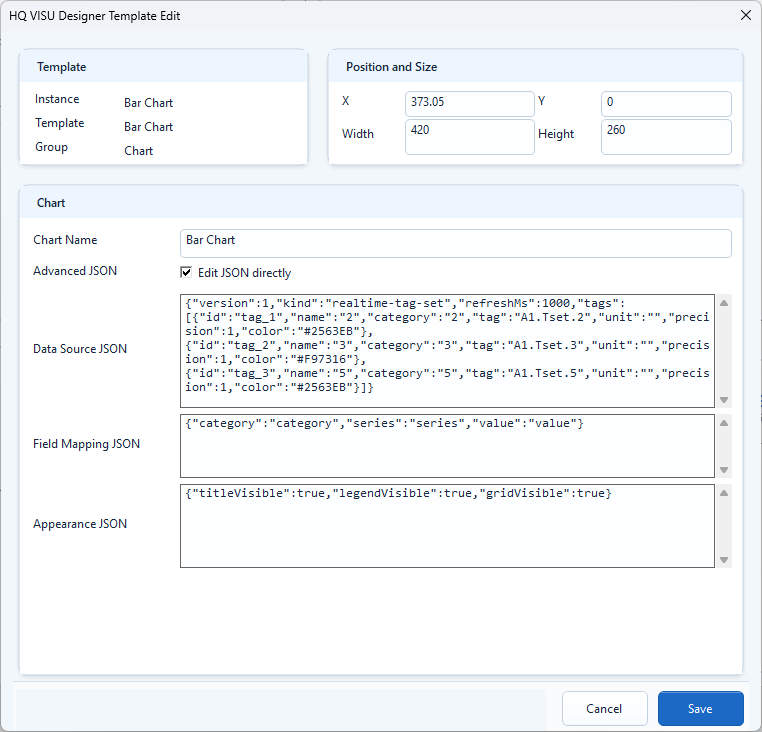

4. 柱状图 Bar Chart 配置方法

柱状图也使用 Tags 表格配置，每一行通常代表一个分类柱或一个当前值。它更适合对比当前状态，不适合承载很长的时间趋势。

Chart Name：柱状图标题，建议写清楚对比对象，例如设备、产线、班组或区域。
Name：柱子的分类名称或系列名称，会影响横轴标签、图例和 Tooltip。
Tag：柱子数值来源；同一张图中的 Tag 应保持可比较的单位与统计范围。
Color：柱子颜色；同类对象可使用同一色系，告警或重点对象可用强调色。
Unit：数值单位；多个柱子单位不一致时，不建议放在同一张柱状图中比较。
Precision：显示精度；产量、次数等整数类指标通常设为 0，温度、压力等模拟量按项目要求设置。
Advanced JSON：需要批量配置或改为直接 JSON 时再启用，普通场景优先使用表格配置。

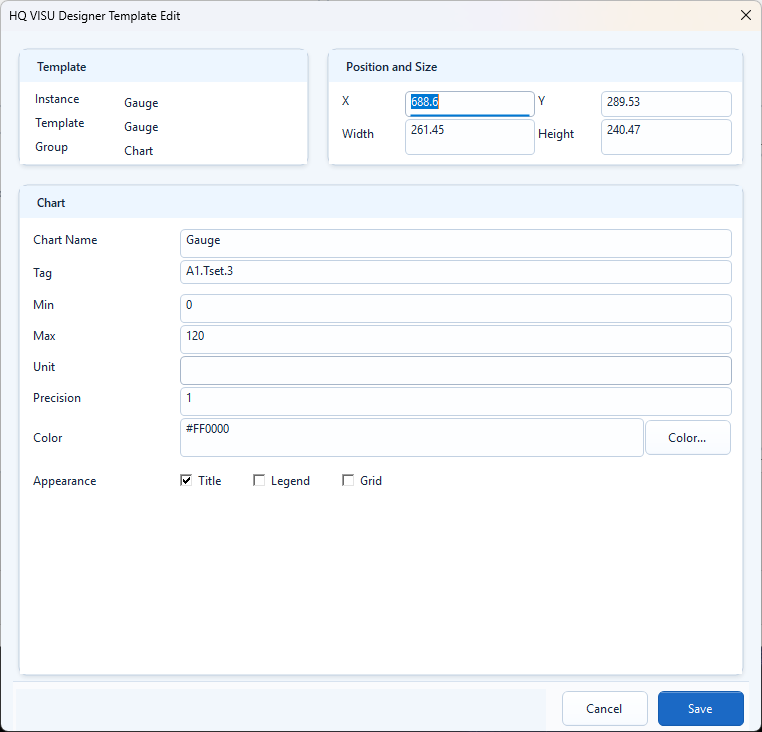

5. 仪表盘 Gauge 配置方法

Gauge 绑定单个 Tag，配置量程、精度和颜色，适用于温度、压力、液位、转速或百分比等关键值。

Chart Name：仪表盘标题；运行页中可用于标明指标名称。
Tag：仪表盘读取的单个数值点位，数据类型应为数值。
Min、Max：仪表盘量程上下限，应按工艺允许范围或现场展示范围填写，不能只按当前值临时估算。
Unit：单位文本，例如 ℃、MPa、%、rpm；单位应和现场点位定义一致。
Precision：读数小数位数，常见配置为 0、1 或 2。
Color：仪表盘主色，点击 Color 按钮可选择颜色；需要表达异常时应与项目色彩规则保持一致。
Appearance：Title 控制标题，Legend 和 Grid 对仪表盘通常不作为主要展示项。

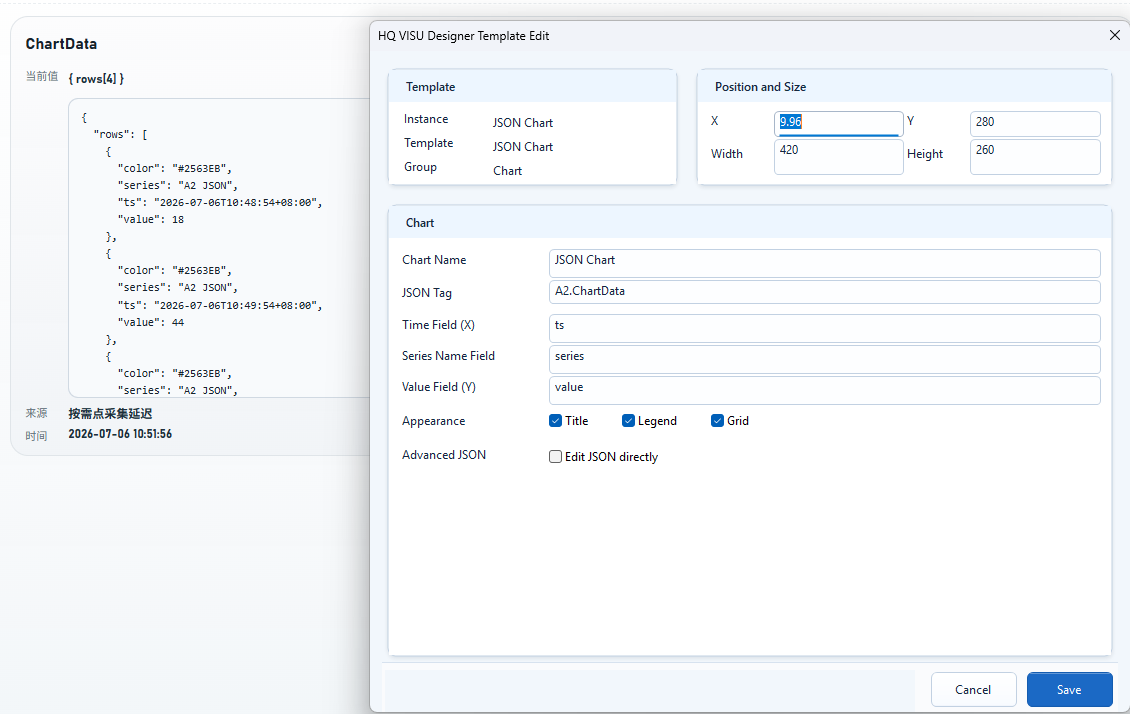

6. JSON Chart 标准字段配置方法

JSON Chart 用 JSON Tag 提供数据，再用字段映射告诉图表哪个字段做横轴、哪个字段做系列、哪个字段做数值。字段名必须和运行时 JSON 中的字段完全一致，包括大小写。

JSON Tag：存储 JSON 数据的 Tag 名称，例如 PLC_LINE01.REPORT01.CHART_DATA。动态名称可填 =selectedJsonTag；表达式返回名称，不直接返回 JSON 对象或数组。
Time Field (X)：横轴时间字段，常用 ts；时间值建议使用稳定格式，例如 2026-07-06T10:48:54+08:00。
Series Name Field：系列名称字段，常用 series；多条线或多组数据用它区分。
Value Field (Y)：纵轴数值字段，常用 value；字段值必须能转换为数值。
Appearance：Title、Legend、Grid 控制标题、图例和网格线，建议调试阶段先全部打开，交付前再按画面需要取舍。
JSON 数据结构调整后，必须同步修改字段映射，否则运行端会出现空图、坐标轴缺失或 Tooltip 无数据。

{
  "rows": [
    {
      "ts": "2026-07-06T10:48:54+08:00",
      "series": "Line01 Flow",
      "value": 18,
      "color": "#2563EB"
    },
    {
      "ts": "2026-07-06T10:49:54+08:00",
      "series": "Line01 Flow",
      "value": 44,
      "color": "#2563EB"
    }
  ]
}

JSON Tag: PLC_LINE01.REPORT01.CHART_DATA
Time Field (X): ts
Series Name Field: series
Value Field (Y): value

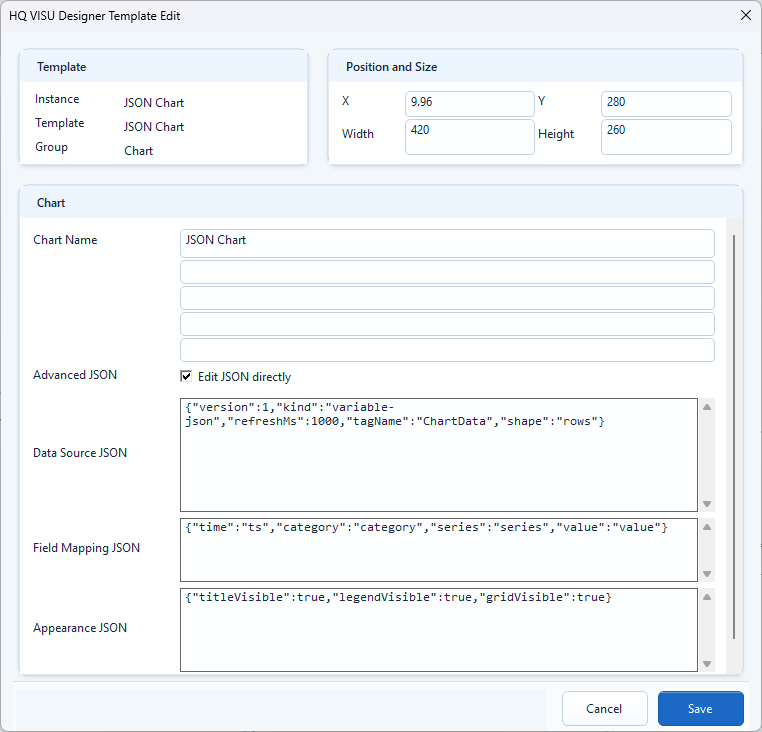

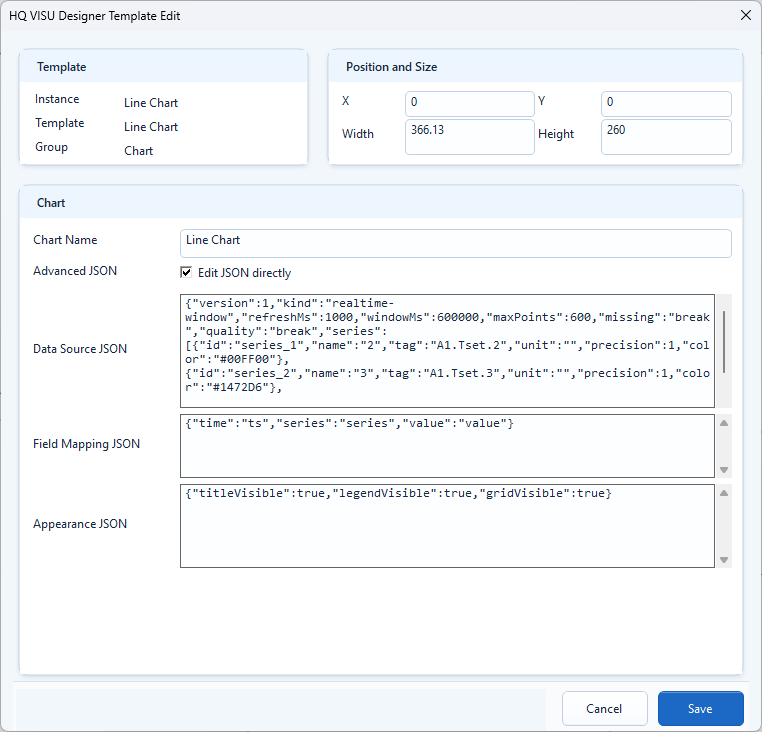

7. Advanced JSON 直接编辑

Edit JSON directly 显示 Data Source JSON、Field Mapping JSON 和 Appearance JSON。用于批量维护、复制配置或扩展参数；普通配置使用标准字段。

Data Source JSON：定义数据来源、刷新周期、Tag 列表或 JSON Tag，例如 kind、refreshMs、tags、tagName、shape。
Field Mapping JSON：定义字段映射，例如 time、category、series、value，对应运行数据里的真实字段名。
Appearance JSON：定义显示开关，例如 titleVisible、legendVisible、gridVisible。
直接编辑时必须保持合法 JSON，属性名和字符串都要使用英文双引号，不能使用中文引号。
保存前建议先复制当前 JSON 作为回退版本；保存后到 Mingcedar 中检查是否能正常渲染。

{
  "version": 1,
  "kind": "variable-json",
  "refreshMs": 1000,
  "tagName": "PLC_LINE01.REPORT01.CHART_DATA",
  "shape": "rows"
}

{
  "time": "ts",
  "category": "category",
  "series": "series",
  "value": "value"
}

{
  "titleVisible": true,
  "legendVisible": true,
  "gridVisible": true
}

8. 导出前检查清单

导出并在 Mingcedar 中验证数据源、字段和权限；PPT 保存成功不代表运行可用。

图表不为空：确认 Tag 或 JSON Tag 在运行端能读取到数据，且数据类型正确。
字段能匹配：JSON Chart 的 Time Field、Series Name Field、Value Field 与实际 JSON 字段完全一致。
数值显示正确：单位、精度、量程、颜色与项目约定一致。
布局不遮挡：标题、图例、坐标轴、Tooltip 和周围按钮、文本没有重叠。
刷新符合预期：实时曲线、柱状图和 JSON 图表按项目要求刷新；异常值或断点显示方式可接受。
交付可追溯：记录图表使用的 Tag、JSON Tag、字段映射和高级 JSON，便于现场维护。

实时折线图：刷新周期、可见窗口与点数上限

在 Line Chart 的标准编辑器中同时配置 Refresh (ms)、Window (ms)、Max points。默认分别为 1000 ms、600000 ms（10 分钟）、3600 点；这三个字段共同控制运行时采样与显示保留范围，不等同于服务器历史归档查询。

Refresh (ms) 与 Window (ms) 都须为至少 250 的整数；Max points 为 1–10000 的整数。
示例：每秒更新、保留最近10分钟可填 1000 / 600000 / 600；实际点数仍受窗口、数据可用性与点数限制共同影响。
最多 64 个系列；Gauge 的 Max 必须大于 Min，Precision 须为非负整数。
Advanced JSON 支持 refreshMs、windowMs、maxPoints；标准/高级切换会同步配置，保存时仍执行验证。JSON 配置每段上限 262144 个字符、嵌套深度 32；字段路径使用安全的点分标识符。
