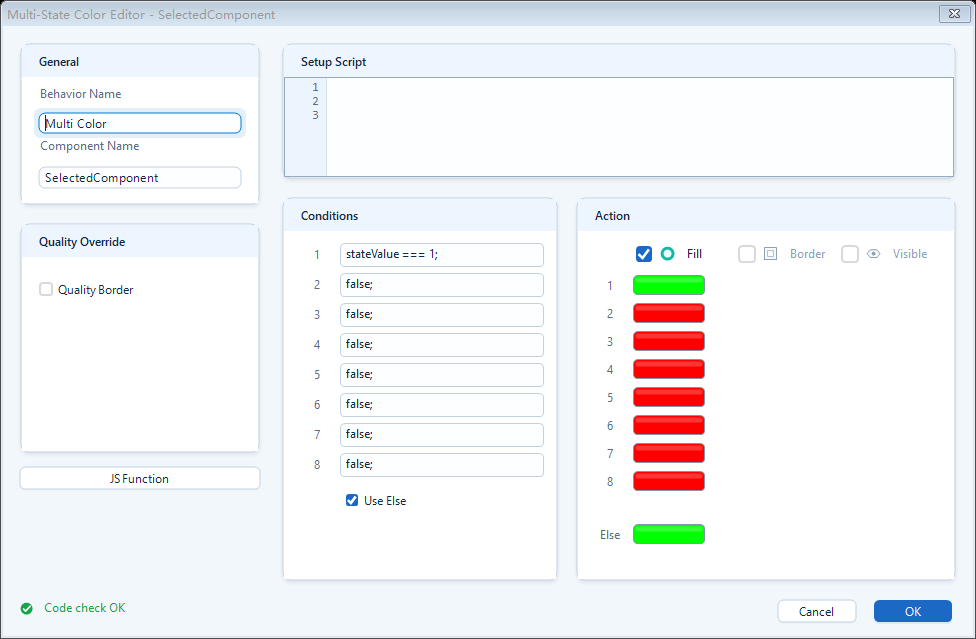

多条件颜色 Multi-State Color

功能说明

Multi-State Color 适用于需要按优先级显示多个状态的组件。最多可配置八个布尔条件，运行时从上到下检查，并应用第一个成立条件对应的填充、边框和显隐设置。第 1 行优先级最高；全部不成立时，可使用 Else 设置默认外观。

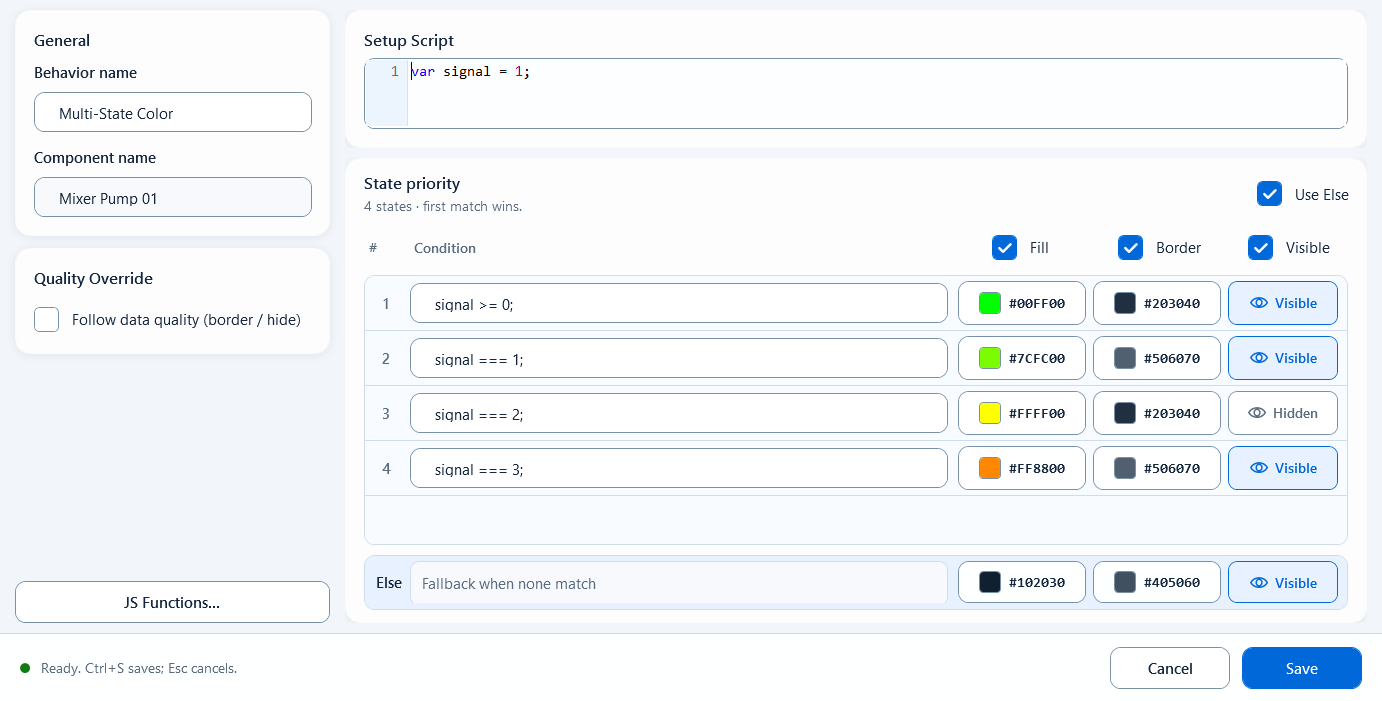

字段配置

条件从上到下按优先级排列；为每行启用所需输出通道并配置动作。

• Setup Script（可选）：准备区，读标签、定义中间变量；不需要时可留空。
• Conditions（条件 1~8）：每行一句返回真/假的表达式，行号即优先级，第 1 行最高，运行时取第一个为真的行。
• Use Else（使用默认）：勾选后在条件区底部启用一行 Else，所有条件都不成立时用它。
• Fill（填充，列头勾选开启）：为每个状态行各设一个填充色。
• Border（边框，列头勾选开启）：为每个状态行各设一个边框色。
• Visible（显示，列头勾选开启）：为每个状态行各设显示或隐藏。
• Quality Override：启用 Follow data quality (border / hide)，配置 Good、Bad 边框色；需要质量异常时隐藏组件，可启用 Hide when quality is bad。

// Setup Script（准备）
var st = ReadTagInteger("PLC_LINE01.PUMP01.STATE", 0);
var alarm = ReadTagBoolean("PLC_LINE01.PUMP01.ALARM", false);

// 条件 1（最高优先级，报警）
alarm === true
// 条件 2（手动）
st === 2
// 条件 3（自动运行）
st === 1
// Else 默认：空闲

适用场景

当一个组件需要表达三种以上互斥工况、而且这些工况有明确优先级时使用。

• 泵/设备状态灯：报警优先显示红色，其次手动显示橙色，再次自动运行显示绿色，最后空闲显示灰色。
• 多档运行状态：停机 / 低速 / 高速 / 故障，用一个图形按优先级切换颜色，而不必叠多个行为。

常见配置问题

检查条件优先级与未命中时的设置：

• 顺序决定结果：第一个成立的条件就生效，把更重要的工况（如报警）放在前面，否则会被前面成立的条件抢先。
• 条件写表达式、不是写颜色：条件行只返回真/假，颜色在右侧动作列设置；空条件按不成立处理。
• 都不成立又没开 Else：组件不会被本行为改色，保持原样；需要默认就勾上 Use Else。
• 通道要先在列头勾选：没勾 Fill / Border / Visible，那一列对所有行都不生效。
• 质量是通讯质量：Quality Border 反映的是标签通讯好坏，不是工艺值；质量坏时不应继续按有效值显示。
