Open Diagnosis 打开诊断

功能说明

将 Open Diagnosis 绑定到设备图形。诊断窗口由 Mingcedar 提供，须在已配置诊断模板的 Mingcedar 中验证；本地 HTML 无法验证。

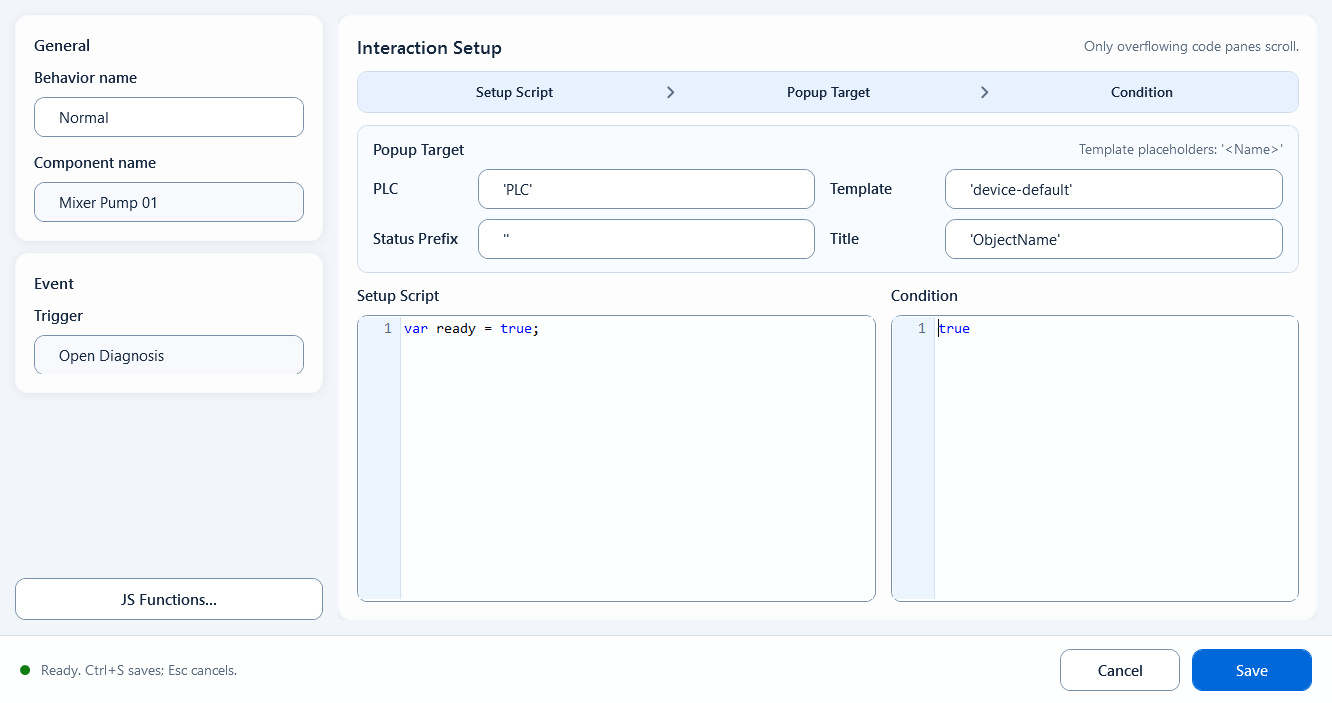

字段配置

除 Setup Script 和 Condition 外，填写 Popup Target 的四个参数，均为 JavaScript 字符串表达式，可用常量或动态拼接。界面标签与宿主参数对应如下：

• Setup Script：准备逻辑。可在这里读标签、定义变量，供下面字段引用（如 var dev = 'F01';）。
• PLC：目标所在的 PLC / 设备站名（对应载荷 PLC）。默认 'PLC'。
• Template（对应载荷 ID）：宿主中诊断模板的编码，决定加载哪个模板。默认 'device-default'。
• Status Prefix（对应载荷 DiagnosisControl）：设备状态 Tag 的前缀，宿主将它与 PLC 和模板后缀组合为完整 Tag 名称。默认空 ''。
• Title（对应载荷 GroupRightIndex）：弹窗显示的设备名称或标题，不参与状态 Tag 前缀拼接。默认 'ObjectName'。
• Condition（对应载荷 Enabled）：是否允许触发的开关，true 才会执行，false 则点击不弹窗。默认 true。
• 模板实例可直接填写 '<PLC>'、'<DIAGNOSIS_TEMPLATE>'、'<STATUS_PREFIX>'、'<TITLE>' 等字符串占位；保存后由模板实例替换。

// Setup Script
var deviceId = 'PUMP_01';

// 各目标字段（字符串表达式）
PLC:           'PLC_LINE01'
Template(ID):  'device-default'
Status Prefix(DiagnosisControl): 'AREA01.PUMP01'   // 状态 Tag 前缀
Title(GroupRightIndex):          deviceId         // 标题显示 PUMP_01
Condition(Enabled):              true

// 运行时等价于：
hqVisuDesigner.openDiagnosis({
  PLC: 'PLC_LINE01', ID: 'device-default',
  DiagnosisControl: 'AREA01.PUMP01',
  GroupRightIndex: 'PUMP_01'
});

适用场景

在设备总览页点击泵、阀或电机查看诊断。复用模板时，可在 Setup Script 中按所选设备生成目标。
