文档手册

写标签 (Write Tag)

“写标签”是交互类点击行为：当操作员在导出页面上点击该形状时，它将计算出的值写入指定标签。它适用于点击后下发一个值的操作，例如启动/停止泵、写设定值、复位报警标志。运行时它调用宿主机写入通道（window.HQVISU_HOST.tags.write），因此是否真正写成功由宿主机决定，可能涉及权限校验、确认框、原因填写、异步写入或拒绝。它只在用户与导出页面交互时执行，编辑预览阶段不会触发。如果只需要修改一个整数里的某一位（置位/复位/取反），请使用“写标签位 (Write Tag Bit)”。

交互

交互: 写标签 (Write Tag)

点击形状时向一个标签写入一个值。常用于按钮启停设备、写设定值、复位等操作；最终是否写成功由宿主机（权限、确认、审计）决定。

功能说明

使用方法：编辑器里要填的字段

双击形状打开“写标签”编辑器，主要填两项：目标标签和要写的值。其余为可选的准备脚本、启用条件和外观选项。

Tag（标签）：要写入的标签名表达式。可直接填标签名，也可用模板占位实现复用；下方提示“按位写入请用 Bit Index”。
Value（值）：要写入的值，可以是单个表达式，也可以是一段完整 JavaScript（多行脚本以 return 返回结果）。默认值示例为 '1';。
Setup Script / Definition（准备脚本）：可选，先准备共享变量或辅助逻辑，供 Value 使用。
Enabled（启用条件）：可选门控，默认 true；为 false 时整个行为不执行。
选项：Show hand cursor when enabled（启用时显示手型光标）、Use bold border when enabled（启用时加粗边框）、Hide when disabled（未启用时隐藏）。

// Setup Script
var running = ReadTagBoolean("PLC1.PUMP.RUN", false);

// Tag
PLC1.PUMP.START

// Value（点击后取反）
running ? 0 : 1

适用场景

适合“一个点击 = 写一个值”的固定动作。例如：画面上一个“启动”按钮，点击后向 PLC1.PUMP.START 写 1；或一个“复位”按钮，点击后把报警复位标志写 1。如果要写的值需要操作员临时输入（比如手动输入一个设定值），用“点击脚本 (Click Script)”里 prompt + WriteTagInteger 更合适；如果要改整数里的单个位，用“写标签位”。

注意事项 / 常见误区

写标签的成功与否由宿主机决定，不要假定“调用了就一定写成功”。

Tag 字段填的是标签名表达式，不要把它当成“一定要加引号的字符串”；按编辑器约定填写标签名即可。
Value 如果是多行脚本，必须用 return 返回最终值，否则写不进去。
点击后可能没有立即生效：宿主机可能要权限校验、确认弹窗、异步写入或直接拒绝；宿主写入处理可能返回 Promise。
只改一个位时不要用本行为手动拼接整数，改用“写标签位 (Write Tag Bit)”更安全。

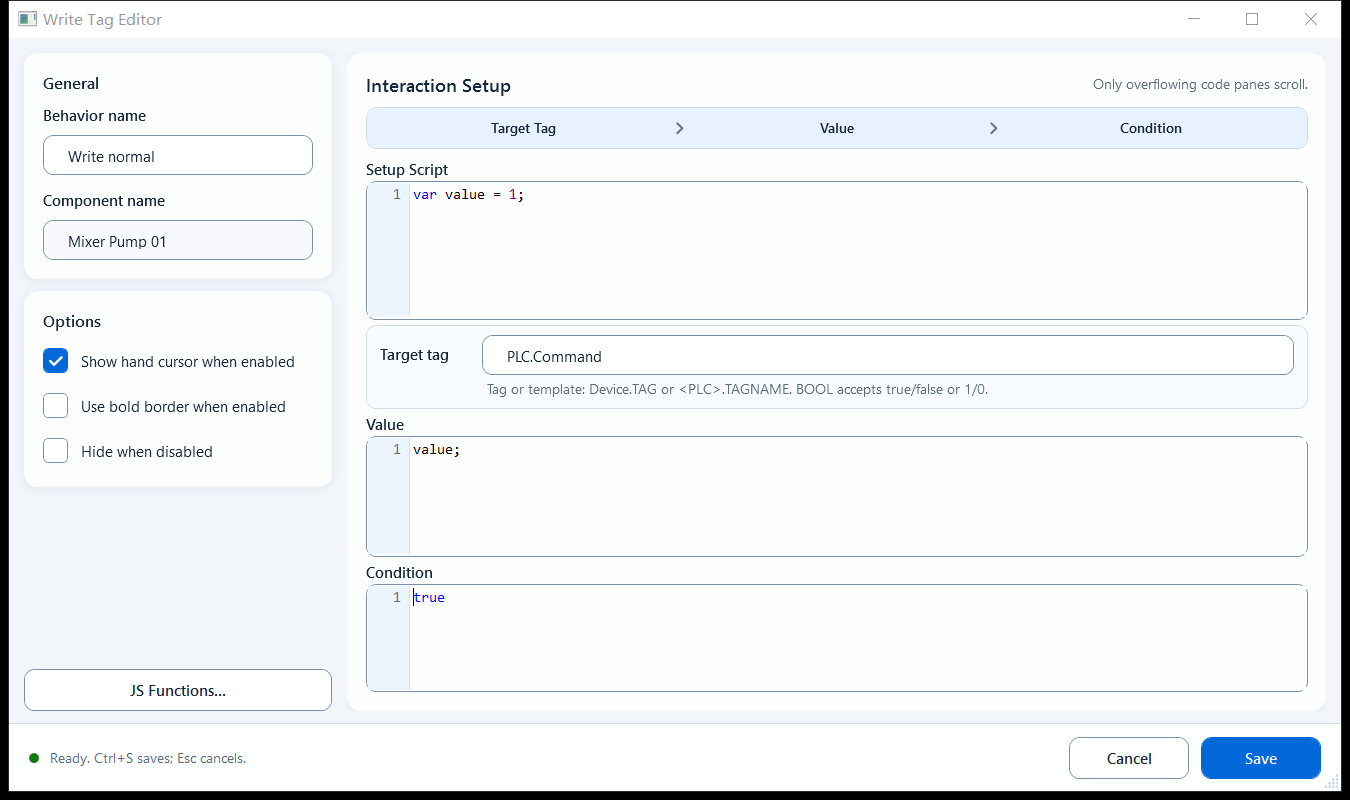

Write Tag 写标签行为编辑器 — **图示 1: Write Tag 编辑器**
填目标标签和要写入的值，点击时向该标签写值，最终是否写成由宿主机决定。
