Discrete Color 离散颜色

Discrete Color（离散颜色）是 Visual States（视觉状态）里的一种颜色行为。它把脚本算出的一个数值，按设定的若干阈值落到 8 个固定状态中的某一个，再用这个状态对应的填充色、边框色和显示/隐藏来渲染组件。和 Range Color（区间颜色）不同：Range 适合温度、压力这种连续模拟量分段；Discrete 适合取值本来就有限、一个数对应一种状态的场景，比如设备状态码 0/1/2/4、报警等级、位组合。

颜色

颜色: Discrete Color 离散颜色

把一个数值结果映射到 8 个固定离散状态，每个状态对应独立的填充色、边框色和显示/隐藏；适合状态码、位组合等取值有限的场景。

功能说明

使用方法：编辑器里要填的字段

在组件上添加 Visual States 行为，选 Discrete Color，然后填写下面这些字段。规则（Rule）必须返回一个数值，最终落到哪个状态由 Condition Limits 的阈值决定。

Definition（准备区）：读标签、定义变量、做中间计算，例如把状态码读进来。
Rule（规则）：返回一个数值结果，系统用它去比对阈值。注意必须是数值，不是 true/false。
Condition Limits（条件阈值）：一组递增的分界值，把数值切成 8 段（默认 0,1,2,4,8,16,32 共 7 个阈值，对应 8 个状态）。
Fill（填充）：8 个状态各自的填充颜色；可整体开关。
Border（边框）：8 个状态各自的边框颜色；可整体开关。
Visibility（可见性）：8 个状态各自显示或隐藏；可整体开关。
Quality Border（质量边框）：开启后，通信质量好用 GOOD 色、质量差用 BAD 色显示边框；也可设为质量差时直接隐藏。

// Definition
var stateValue = ReadTagDouble("Device.TAGNAME", 0);

// Rule（必须返回数值）
stateValue;

适用场景

当一个数值的取值是有限、离散的、且每个取值要对应一种固定外观时使用。

设备状态码：0=停机(灰)、1=运行(绿)、2=故障(红)、4=维护(黄)，每个码一种颜色。
报警等级或位组合：把整型状态映射成几个固定档位，不同档位用不同填充/边框/显隐。

常见误区

常见边界：

Rule 必须返回数值。返回 true/false 这类布尔结果时映射不会按预期工作，两态请改用 State Color。
最多 8 个状态。状态数超过 8 个无法用它表达。
不要和 Range Color 混淆：连续模拟量分段用 Range Color；取值有限、一个数对应一种状态才用 Discrete Color。
Condition Limits 是离散数值落到哪个状态的分界，要按递增填写。
Quality Border 反映的是通信质量，不是过程值本身；质量差时不应继续当作有效值渲染。

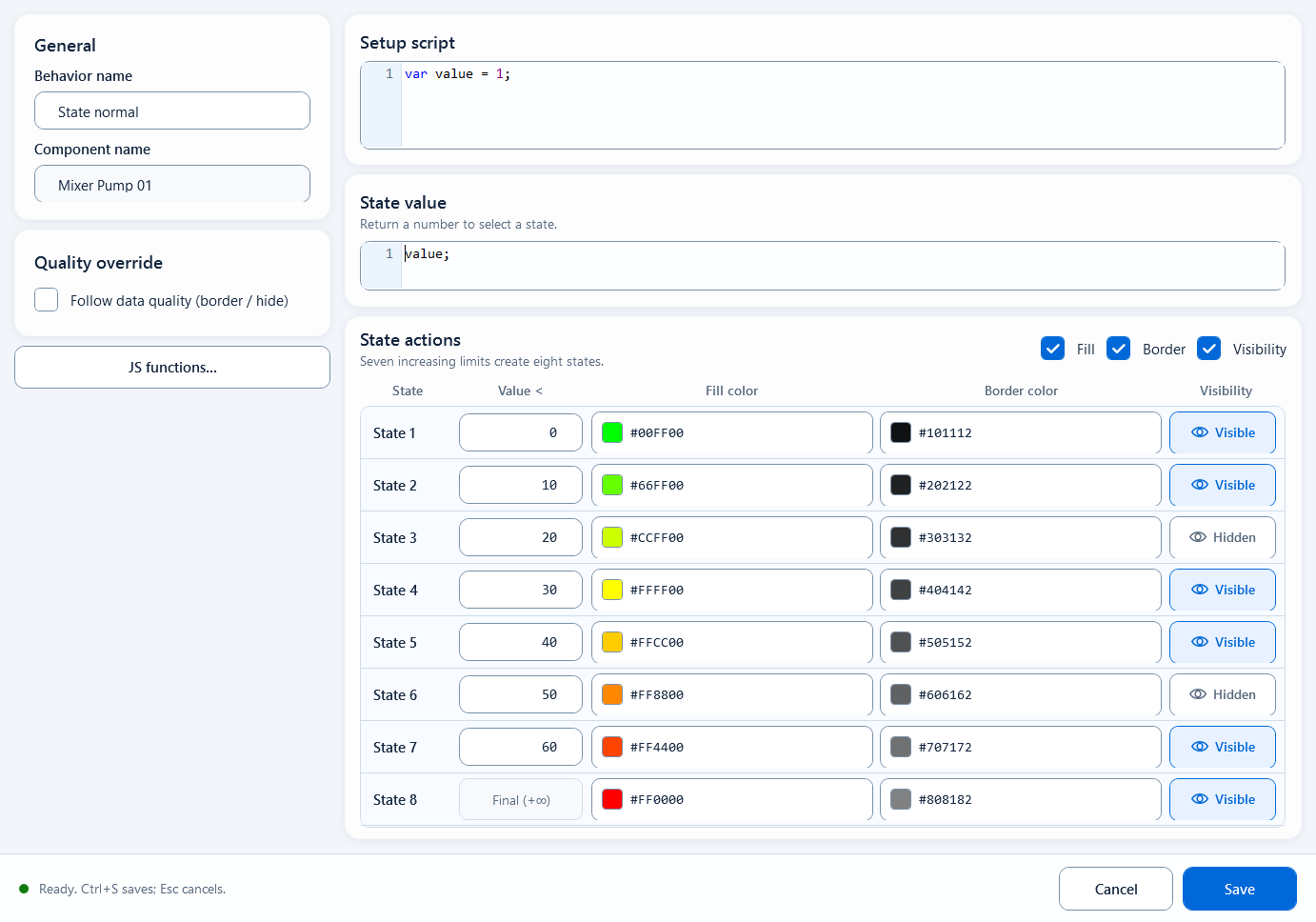

Discrete Color 离散颜色编辑器 — **图示 1: Discrete Color 编辑器**
把一个数值按阈值落到最多 8 个固定状态，每个状态配置独立的填充、边框和显隐。
