Rotate 旋转

Rotate 是 Geometry（几何）分类下的行为之一，和 Move、Scale 并列，都用来改变组件自身的几何状态。当已获得“当前角度”这个数值（一般是从 PLC 标签读出来的角度），希望组件按这个角度绕某个支点转动时，就用 Rotate。它不做区间百分比映射，而是直接把配置的角度应用到图形上。和颜色、文本行为一样，它绑定在单个组件上：在行为浏览器左侧树选中组件，从右侧 Geometry 里把 Rotate 拖到该组件节点上即可绑定。

几何

几何: Rotate 旋转

几何行为之一：把一个角度值（通常来自标签）应用到组件上，让组件绕选定的支点旋转。用于指针、阀门、风扇等需要按当前角度转动的图形。

它是什么 / 用来做什么

使用方法：编辑器控件逐项说明

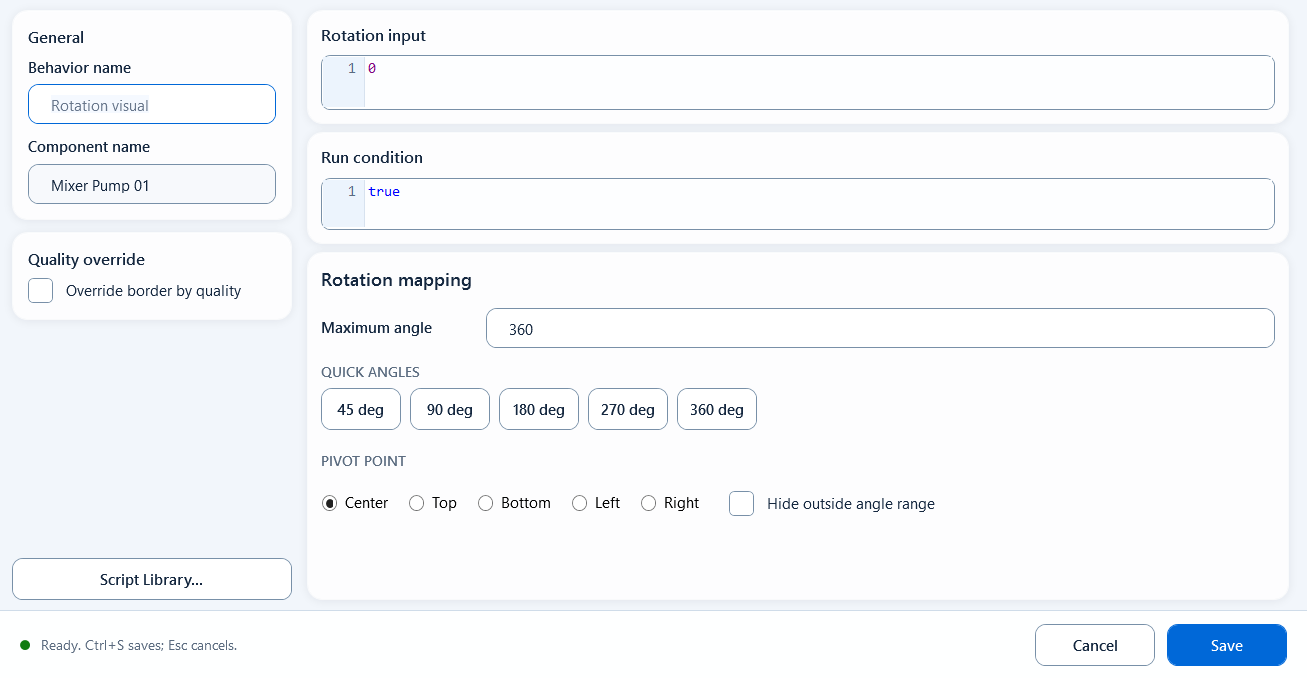

双击组件下的 Rotate 行为打开编辑器。Rotate 不做 Source Min / Source Max 的区间映射，它直接把 Rotation Input 当成角度值使用，再按 Pivot Point 选择的支点旋转。

General / Behavior Name：行为显示名，只影响树里的识别，不改变旋转目标。
General / Component Name：当前组件名，只读；不对就回到 Behavior Browser 重新选组件。
Quality Override / Quality Border：勾选后启用 GOOD / BAD 色块；GOOD 默认 #000000，BAD 默认 #FF8800。
Script 函数按钮：打开脚本片段选择器，把片段插入当前聚焦表达式框；未聚焦时默认插入 Rotation Input。
Rotation Input：要应用的角度表达式，单位是度，默认 0；常用 ReadTagDouble(...) 读角度，也可写 shape.rotation 这类表达式。
Condition：运行条件表达式，默认 true；返回 false 时本次 Rotate 跳过。
Max Rotation：最大旋转角度表达式，默认 360。Quick Max 按钮会把 45 / 90 / 180 / 270 / 360 直接写进这个字段。
Pivot Point：旋转支点，单选 Center / Top / Bottom / Left / Right；未匹配到有效值时默认 Center，保存时 Center 对应内部值 Centre。
Hide outside rotation range：角度超出旋转范围时隐藏组件；不希望隐藏时保持未勾选。
底部状态 / OK / Cancel：状态区显示实时校验结果；OK 校验通过才保存，Cancel 或关闭窗口放弃修改。

// Rotation Input
ReadTagDouble("Device.TAGNAME", 0)

// Max Rotation = 360
// Pivot Point = Center

适用场景

当图形需要“按当前角度转起来”时用 Rotate，典型现场场景：

仪表指针：把压力/温度对应的角度读出来，驱动指针绕中心转动
阀门开度：阀门图标按开度角度转动，支点选在阀杆的真实机械中心
风扇 / 搅拌叶片：按运行角度旋转叶片，表现转动状态

边界与易错点

常见误区：

Rotation Input 给的是角度（度），不是百分比，也不是区间映射；如果目标是“按量程比例动”，那是 Move/Scale 的思路，不是 Rotate
支点要对准真实机械中心：指针选 Center，绕一端转动的部件按实际转轴选 Top/Bottom/Left/Right，选错支点会出现“甩着转”
Quick Max 只改 Max Rotation，不会改 Rotation Input；角度来源还是上面的输入表达式
Condition 为 false 时整个旋转不生效，调试发现不转先检查这个条件表达式

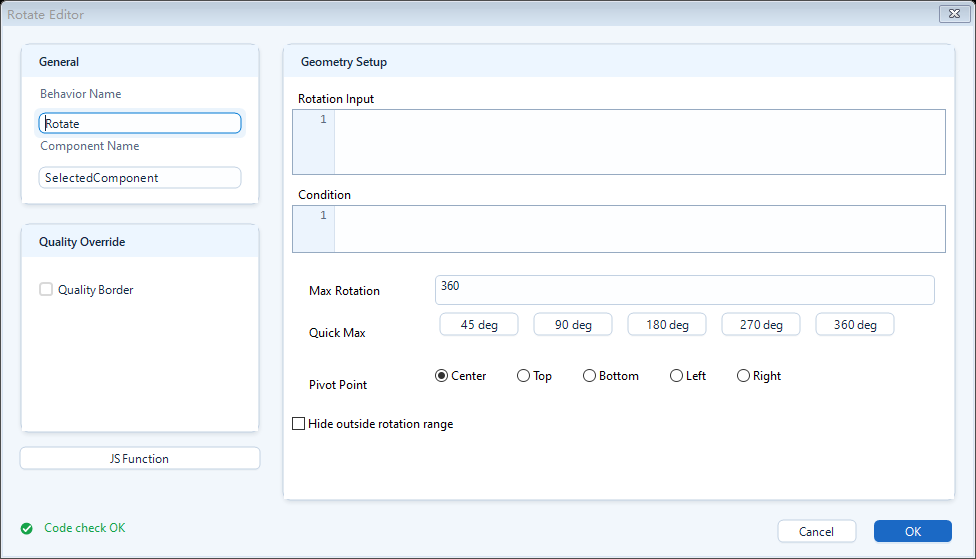

Rotate 旋转行为编辑器 — **图示 1: Rotate 编辑器**
把角度值应用到组件，按选定支点旋转，可设最大旋转和支点位置。
